Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Kołnierze z o-ringiem gwintowane

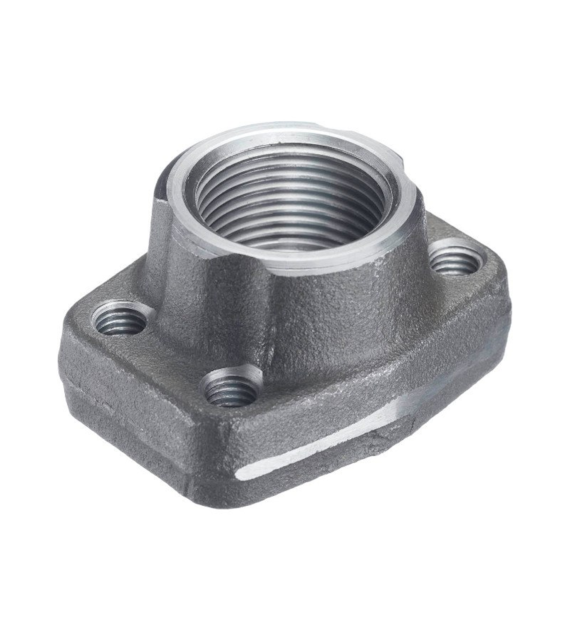

Kołnierz 3000 psi 1/2 SAE x 1/2 BSP, stal 316

Symbol AFX080GM

Stan / termin realizacji:

Jednostka podstawowa

Sztuka

Waga

0.3kg

Gwint wewnętrzny - calowy:

BSPP - 1/2"

Rozstaw śrub:

17.5 x 38.1

Rozmiar kołnierza:

1/2" SAE

Typ kołnierza:

Gwintowane

ZAŁÓŻ KONTO ZAPYTAJ O PRODUKT

Kołnierz 3000 psi 1/2 SAE x 1/2 BSP, stal 316

Kołnierz AFS SAE 3000 z gwintem wewnętrznym BSP

Kołnierz z gwintem wewnętrznym BSP przeznaczony do połączeń hydraulicznych wysokiego ciśnienia w systemach zgodnych z normą SAE J518 i ISO 6162-1 (seria 3000 PSI).

Wykonany z stali węglowej przeznaczony do montażu z rurami lub z przewodami elastycznymi wyposażonymi w końcówki z gwintem BSP.

Umożliwia solidne i szczelne połączenie przy użyciu śrub montażowych i uszczelki.

Charakterystyka techniczna:

Gwint: 1/2 BSPP
Nominalny rozmiar kołnierza SAE: 1/2 3000 PSI
Ciśnienie robocze dla śrub kl.10.9: 350 bar
Materiał wykonania: stal nierdzewna
Śruby montażowe: M8x30 (4 szt.)
Rozstaw śrub: 17,5 x 38,1 mm

Uwaga: Kołnierz dostarczany bez śrub i uszczelnienia.

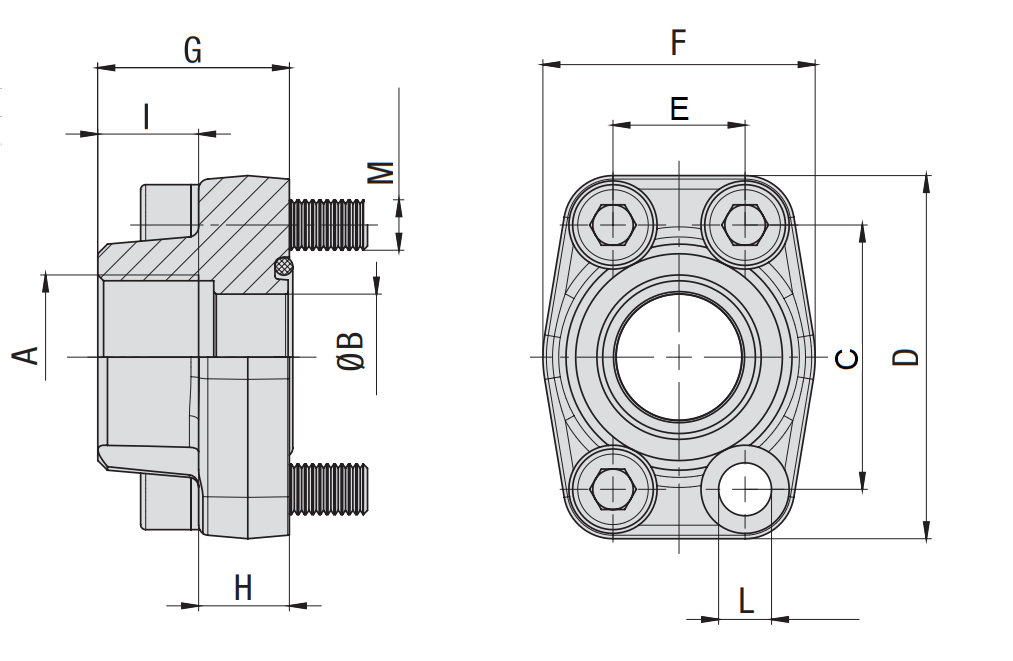

Symbol	Rozmiar	Wymiary										Śruba		Ciśnienie
	SAE	Wymiary										Śruba		Ciśnienie
	3000	A	B	C	D	E	F	G	H	I	L	M	M	bar
		A	B	C	D	E	F	G	H	I	L	metryczna	UNC	bar
AFS 080 G	1/2”	G 1/2”	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 G038	1/2”	G 3/8”	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 G	3/4”	G 3/4”	19	47,6	65	22,3	50	36	18	19	11	M 10x35	⁄₈ x 1¹⁄₂	350
AFS 100 G012	3/4”	G 1/2”	13	47,6	65	22,3	50	36	18	19	11	M 10x35	⁄₈ x 1¹⁄₂	350
AFS 102 G	1”	G 1”	25	52,4	70	26,2	55	38	18	22	11	M 10x35	⁄₈ x 1¹⁄₂	250
AFS 102 G034	1”	G 3/4”	19	52,4	70	26,2	55	38	18	22	11	M 10x35	⁄₈ x 1¹⁄₂	250
AFS 102 G012	1”	G 1/2”	13	52,4	70	26,2	55	38	18	22	11	M 10x35	⁄₈ x 1¹⁄₂	250
AFS 104 G	1 1/4”	G 11/4”	32	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 104 G100	1 1/4”	G 1”	25	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 104 G034	1 1/4”	G 3/4"	19	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 G	1 1/2”	G 11/2”	38	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 106 G114	1 1/2”	G 11/4”	32	69,9	93	35,7	78	45	27	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 106 G100	1 1/2”	G 1”	25	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 106 G034	1 1/2”	G 3/4"	19	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 108 G	2”	G 2”	51	77,8	102	42,9	90	45	25	30	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 108 G112	2”	G 11/2”	38	77,8	102	42,9	90	45	25	26	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 108 G114	2”	G 11/4”	32	77,8	102	42,9	90	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 108 G100	2”	G 1”	25	77,8	102	42,9	90	45	25	22	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 110 G	2 1/2”	G 21/2”	63	88,9	114	50,8	105	50	25	30	13,5	M 12x45	¹⁄₂ x 1⁄₄	100
AFS 110 G200	2 1/2”	G 2”	51	88,9	114	50,8	105	50	25	30	13,5	M 12x45	¹⁄₂ x 1⁄₄	100
AFS 112 G	3”	G 3”	73	106,4	134	61,9	124	50	27	34	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 112 G212	3”	G 21/2”	63	106,4	134	61,9	124	50	27	30	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 G	3 1/2”	G 31/2”	89	120,7	152	69,9	136	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 114 G300	3 1/2”	G 3”	73	120,7	152	69,9	136	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 G	4”	G 4”	99	130,2	162	77,8	146	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 G312	4”	G 31/2”	89	130,2	162	77,8	146	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 G	5”	G 5”	120	152,4	184	92,1	180	50	28	30	17,5	M 16x50	⁵⁄₈ x 2	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Wykonany z stali węglowej przeznaczony do montażu z rurami lub z przewodami elastycznymi wyposażonymi w końcówki z gwintem BSP.

Umożliwia solidne i szczelne połączenie przy użyciu śrub montażowych i uszczelki.

Charakterystyka techniczna:

Gwint: 1/2 BSPP
Nominalny rozmiar kołnierza SAE: 1/2 3000 PSI
Ciśnienie robocze dla śrub kl.10.9: 350 bar
Materiał wykonania: stal nierdzewna
Śruby montażowe: M8x30 (4 szt.)
Rozstaw śrub: 17,5 x 38,1 mm

Uwaga: Kołnierz dostarczany bez śrub i uszczelnienia.

Symbol	Rozmiar	Wymiary										Śruba		Ciśnienie
	SAE	Wymiary										Śruba		Ciśnienie
	3000	A	B	C	D	E	F	G	H	I	L	M	M	bar
		A	B	C	D	E	F	G	H	I	L	metryczna	UNC	bar
AFS 080 G	1/2”	G 1/2”	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 G038	1/2”	G 3/8”	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 G	3/4”	G 3/4”	19	47,6	65	22,3	50	36	18	19	11	M 10x35	⁄₈ x 1¹⁄₂	350
AFS 100 G012	3/4”	G 1/2”	13	47,6	65	22,3	50	36	18	19	11	M 10x35	⁄₈ x 1¹⁄₂	350
AFS 102 G	1”	G 1”	25	52,4	70	26,2	55	38	18	22	11	M 10x35	⁄₈ x 1¹⁄₂	250
AFS 102 G034	1”	G 3/4”	19	52,4	70	26,2	55	38	18	22	11	M 10x35	⁄₈ x 1¹⁄₂	250
AFS 102 G012	1”	G 1/2”	13	52,4	70	26,2	55	38	18	22	11	M 10x35	⁄₈ x 1¹⁄₂	250
AFS 104 G	1 1/4”	G 11/4”	32	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 104 G100	1 1/4”	G 1”	25	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 104 G034	1 1/4”	G 3/4"	19	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 G	1 1/2”	G 11/2”	38	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 106 G114	1 1/2”	G 11/4”	32	69,9	93	35,7	78	45	27	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 106 G100	1 1/2”	G 1”	25	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 106 G034	1 1/2”	G 3/4"	19	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	200
AFS 108 G	2”	G 2”	51	77,8	102	42,9	90	45	25	30	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 108 G112	2”	G 11/2”	38	77,8	102	42,9	90	45	25	26	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 108 G114	2”	G 11/4”	32	77,8	102	42,9	90	45	25	24	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 108 G100	2”	G 1”	25	77,8	102	42,9	90	45	25	22	13,5	M 12x45	¹⁄₂ x 1⁄₄	160
AFS 110 G	2 1/2”	G 21/2”	63	88,9	114	50,8	105	50	25	30	13,5	M 12x45	¹⁄₂ x 1⁄₄	100
AFS 110 G200	2 1/2”	G 2”	51	88,9	114	50,8	105	50	25	30	13,5	M 12x45	¹⁄₂ x 1⁄₄	100
AFS 112 G	3”	G 3”	73	106,4	134	61,9	124	50	27	34	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 112 G212	3”	G 21/2”	63	106,4	134	61,9	124	50	27	30	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 G	3 1/2”	G 31/2”	89	120,7	152	69,9	136	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 114 G300	3 1/2”	G 3”	73	120,7	152	69,9	136	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 G	4”	G 4”	99	130,2	162	77,8	146	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 G312	4”	G 31/2”	89	130,2	162	77,8	146	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 G	5”	G 5”	120	152,4	184	92,1	180	50	28	30	17,5	M 16x50	⁵⁄₈ x 2	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Nota Prawna.

AKCESORIA:

	NAZWA	ILOŚĆ
	Śruba M8X1,25 L=30mm Symbol: AFS-M-2
	O-ring DN 13, 1/2" T=80°C Symbol: SFO-13
