Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Kołnierze z o-ringiem gwintowane

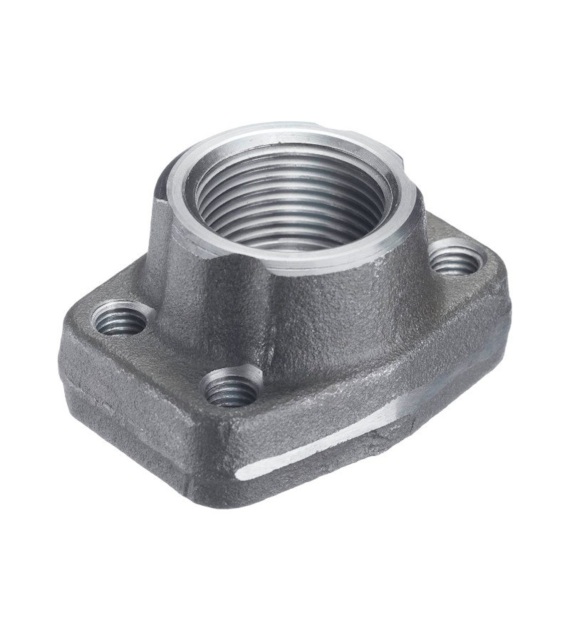

Kołnierz 3000 psi 2 SAE x 1 BSP

Symbol AFS108G100
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
1.22kg
Gwint wewnętrzny - calowy:
BSPP - 1"
Rozmiar kołnierza:
2" SAE
Typ kołnierza:
Gwintowane
Kołnierz 3000 psi 2 SAE x 1 BSP

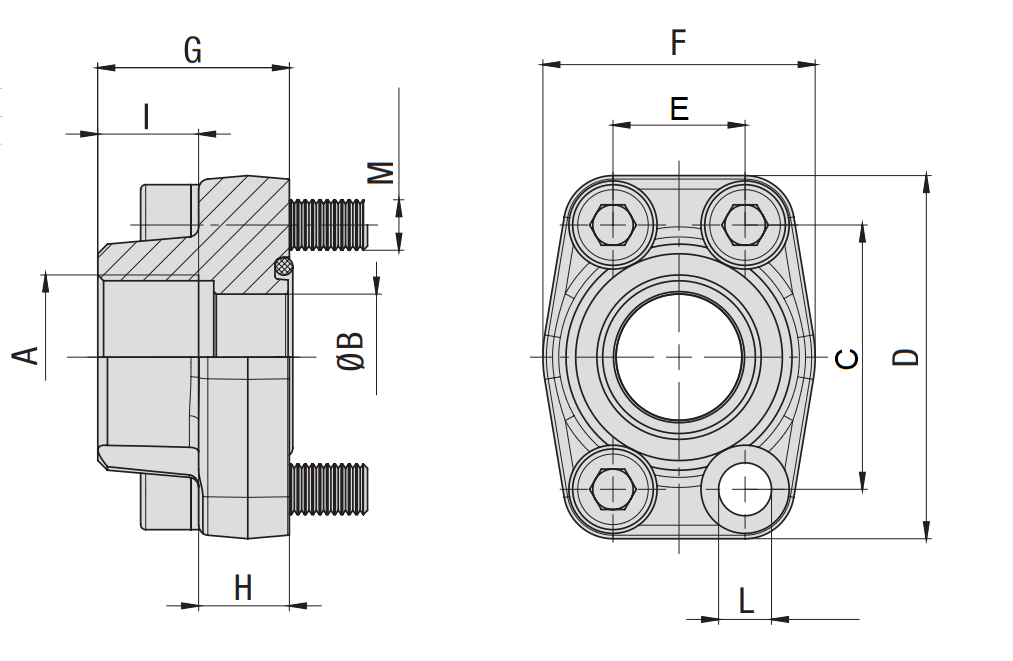

Kołnierz SAE 3000 gwint BSP, typ: AFS

Symbol Rozmiar Wymiary Śruba Ciśnienie
SAE
3000 A B C D E F G H I L M M bar

 metryczna UNC
AFS 080 G 1/2” G 1/2” 13 38,1 54 17,5 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 080 G038 1/2” G 3/8” 13 38,1 54 17,5 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 100 G 3/4” G 3/4” 19 47,6 65 22,3 50 36 18 19 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 100 G012 3/4” G 1/2” 13 47,6 65 22,3 50 36 18 19 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 102 G 1” G 1” 25 52,4 70 26,2 55 38 18 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 250
AFS 102 G034 1” G 3/4” 19 52,4 70 26,2 55 38 18 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 250
AFS 102 G012 1” G 1/2” 13 52,4 70 26,2 55 38 18 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 250
AFS 104 G 1 1/4” G 11/4” 32 58,7 79 30,2 68 41 21 22 11,5 M 10x40 ⁷⁄₁₆ x 1¹⁄₂ 200
AFS 104 G100 1 1/4” G 1” 25 58,7 79 30,2 68 41 21 22 11,5 M 10x40 ⁷⁄₁₆ x 1¹⁄₂ 200
AFS 104 G034 1 1/4” G 3/4" 19 58,7 79 30,2 68 41 21 22 11,5 M 10x40 ⁷⁄₁₆ x 1¹⁄₂ 200
AFS 106 G 1 1/2” G 11/2” 38 69,9 93 35,7 78 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 106 G114 1 1/2” G 11/4” 32 69,9 93 35,7 78 45 27 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 106 G100 1 1/2” G 1” 25 69,9 93 35,7 78 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 106 G034 1 1/2” G 3/4" 19 69,9 93 35,7 78 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 108 G 2” G 2” 51 77,8 102 42,9 90 45 25 30 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 108 G112 2” G 11/2” 38 77,8 102 42,9 90 45 25 26 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 108 G114 2” G 11/4” 32 77,8 102 42,9 90 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 108 G100 2” G 1” 25 77,8 102 42,9 90 45 25 22 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 110 G 2 1/2” G 21/2” 63 88,9 114 50,8 105 50 25 30 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 100
AFS 110 G200 2 1/2” G 2” 51 88,9 114 50,8 105 50 25 30 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 100
AFS 112 G 3” G 3” 73 106,4 134 61,9 124 50 27 34 17,5 M 16x50 ⁵⁄₈ x 2 100
AFS 112 G212 3” G 21/2” 63 106,4 134 61,9 124 50 27 30 17,5 M 16x50 ⁵⁄₈ x 2 100
AFS 114 G 3 1/2” G 31/2” 89 120,7 152 69,9 136 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 114 G300 3 1/2” G 3” 73 120,7 152 69,9 136 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 116 G 4” G 4” 99 130,2 162 77,8 146 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 116 G312 4” G 31/2” 89 130,2 162 77,8 146 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 118 G 5” G 5” 120 152,4 184 92,1 180 50 28 30 17,5 M 16x50 ⁵⁄₈ x 2 35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Kołnierz SAE 3000 gwint BSP, typ: AFS

Symbol Rozmiar Wymiary Śruba Ciśnienie
SAE
3000 A B C D E F G H I L M M bar

 metryczna UNC
AFS 080 G 1/2” G 1/2” 13 38,1 54 17,5 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 080 G038 1/2” G 3/8” 13 38,1 54 17,5 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 100 G 3/4” G 3/4” 19 47,6 65 22,3 50 36 18 19 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 100 G012 3/4” G 1/2” 13 47,6 65 22,3 50 36 18 19 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 102 G 1” G 1” 25 52,4 70 26,2 55 38 18 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 250
AFS 102 G034 1” G 3/4” 19 52,4 70 26,2 55 38 18 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 250
AFS 102 G012 1” G 1/2” 13 52,4 70 26,2 55 38 18 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 250
AFS 104 G 1 1/4” G 11/4” 32 58,7 79 30,2 68 41 21 22 11,5 M 10x40 ⁷⁄₁₆ x 1¹⁄₂ 200
AFS 104 G100 1 1/4” G 1” 25 58,7 79 30,2 68 41 21 22 11,5 M 10x40 ⁷⁄₁₆ x 1¹⁄₂ 200
AFS 104 G034 1 1/4” G 3/4" 19 58,7 79 30,2 68 41 21 22 11,5 M 10x40 ⁷⁄₁₆ x 1¹⁄₂ 200
AFS 106 G 1 1/2” G 11/2” 38 69,9 93 35,7 78 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 106 G114 1 1/2” G 11/4” 32 69,9 93 35,7 78 45 27 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 106 G100 1 1/2” G 1” 25 69,9 93 35,7 78 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 106 G034 1 1/2” G 3/4" 19 69,9 93 35,7 78 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 200
AFS 108 G 2” G 2” 51 77,8 102 42,9 90 45 25 30 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 108 G112 2” G 11/2” 38 77,8 102 42,9 90 45 25 26 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 108 G114 2” G 11/4” 32 77,8 102 42,9 90 45 25 24 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 108 G100 2” G 1” 25 77,8 102 42,9 90 45 25 22 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 160
AFS 110 G 2 1/2” G 21/2” 63 88,9 114 50,8 105 50 25 30 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 100
AFS 110 G200 2 1/2” G 2” 51 88,9 114 50,8 105 50 25 30 13,5 M 12x45 ¹⁄₂ x 1³⁄₄ 100
AFS 112 G 3” G 3” 73 106,4 134 61,9 124 50 27 34 17,5 M 16x50 ⁵⁄₈ x 2 100
AFS 112 G212 3” G 21/2” 63 106,4 134 61,9 124 50 27 30 17,5 M 16x50 ⁵⁄₈ x 2 100
AFS 114 G 3 1/2” G 31/2” 89 120,7 152 69,9 136 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 114 G300 3 1/2” G 3” 73 120,7 152 69,9 136 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 116 G 4” G 4” 99 130,2 162 77,8 146 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 116 G312 4” G 31/2” 89 130,2 162 77,8 146 48 27 34 17,5 M 16x50 ⁵⁄₈ x 2 35
AFS 118 G 5” G 5” 120 152,4 184 92,1 180 50 28 30 17,5 M 16x50 ⁵⁄₈ x 2 35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Nota Prawna.

AKCESORIA:
NAZWA Dostępność
O-ring DN 50, 2 T=80°C
O-ring DN 50, 2" T=80°C
Symbol: SFO-50
O-ring PU, DN 50, 2 T=100°C
O-ring PU, DN 50, 2" T=100°C
Symbol: SFO-50-PU
Śruba M12x1,75 L=45mm
Śruba M12x1,75 L=45mm
Symbol: AFS-M-5
O-ring Viton DN 50, 2 T=200°C
O-ring Viton DN 50, 2" T=200°C
Symbol: SFO-50-V
