Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Kołnierze z o-ringiem gwintowane

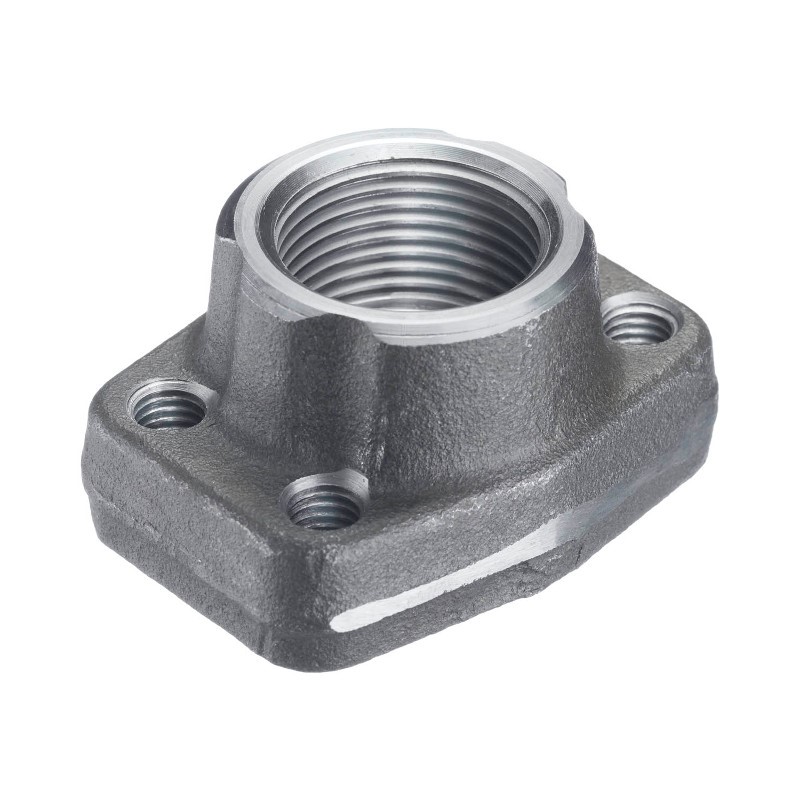

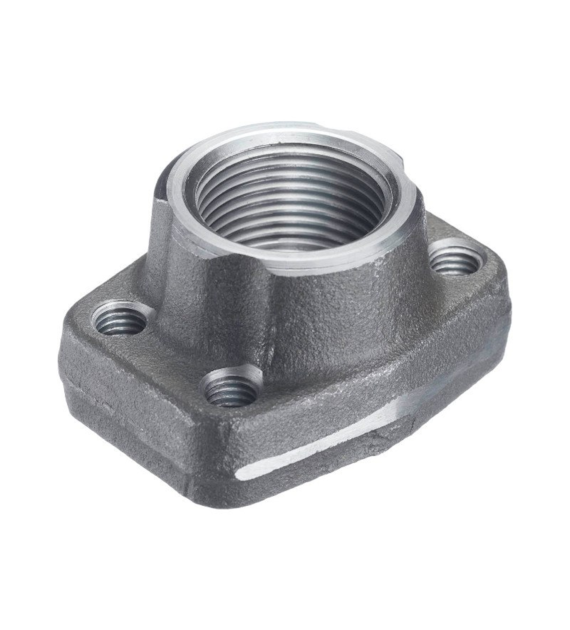

Kołnierz 6000 psi 2.1/2 SAE x 2.1/2 BSP

Symbol AFS407G
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
6.75kg
Gwint wewnętrzny - calowy:
BSPP - 2.1/2"
Rozmiar kołnierza:
2.1/2" SAE
Typ kołnierza:
Gwintowane
Kołnierz 6000 psi 2.1/2 SAE x 2.1/2 BSP

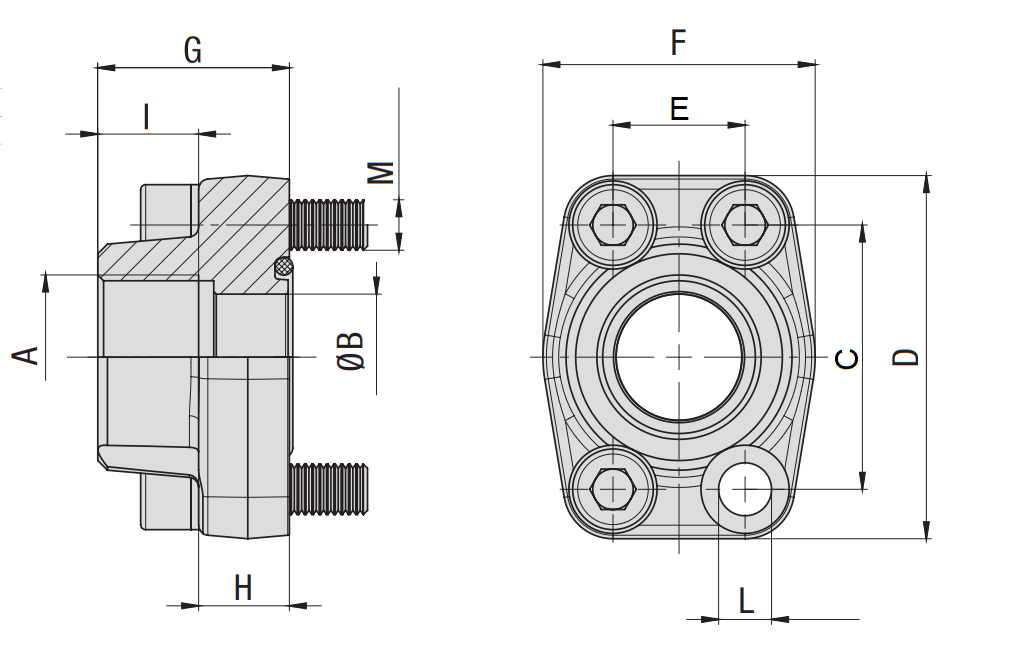

Kołnierz SAE 6000 gwint BSP, typ: AFS



Symbol Rozmiar Wymiary Śruba Ciśnienie
SAE
6000 A B C D E F G H I L M M bar

 metryczna UNC
AFS 401 G012 1/2” G 1/2” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 401 G038 1/2” G 3/8” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 402 G 3/4” G 3/4” 19 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 402 G012 3/4” G 1/2” 13 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 403 G 1” G 1” 25 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
AFS 403 G034 1” G 3/4” 19 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
AFS 404 G 1 1/4” G 11/4” 32 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
AFS 404 G100 1 1/4” G 1” 25 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
AFS 405 G 1 1/2” G 11/2” 38 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
AFS 405 G114 1 1/2” G 11/4" 32 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
AFS 406 G 2” G 2” 51 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
AFS 406 G112 2” G 11/2” 38 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
AFS 407 G 2 1/2” G 21/2” 63 123,8 180 58,8 152 80 45 32 26 M 24x80 350
AFS 408 G 3” G 3" 73 152,4 208 71,6 178 90 55 40 33 M 30x100 350

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Kołnierz SAE 6000 gwint BSP, typ: AFS



Symbol Rozmiar Wymiary Śruba Ciśnienie
SAE
6000 A B C D E F G H I L M M bar

 metryczna UNC
AFS 401 G012 1/2” G 1/2” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 401 G038 1/2” G 3/8” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
AFS 402 G 3/4” G 3/4” 19 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 402 G012 3/4” G 1/2” 13 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
AFS 403 G 1” G 1” 25 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
AFS 403 G034 1” G 3/4” 19 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
AFS 404 G 1 1/4” G 11/4” 32 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
AFS 404 G100 1 1/4” G 1” 25 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
AFS 405 G 1 1/2” G 11/2” 38 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
AFS 405 G114 1 1/2” G 11/4" 32 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
AFS 406 G 2” G 2” 51 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
AFS 406 G112 2” G 11/2” 38 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
AFS 407 G 2 1/2” G 21/2” 63 123,8 180 58,8 152 80 45 32 26 M 24x80 350
AFS 408 G 3” G 3" 73 152,4 208 71,6 178 90 55 40 33 M 30x100 350

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Nota Prawna.

AKCESORIA:
NAZWA Dostępność
O-ring DN 65, 2.1/2 T=80°C
O-ring DN 65, 2.1/2" T=80°C
Symbol: SFO-65
O-ring Viton DN 65, 2.1/2 T=200°C
O-ring Viton DN 65, 2.1/2" T=200°C
Symbol: SFO-65-V
O-ring PU, DN 65, 2.1/2 T=100°C
O-ring PU, DN 65, 2.1/2" T=100°C
Symbol: SFO-65-PU
