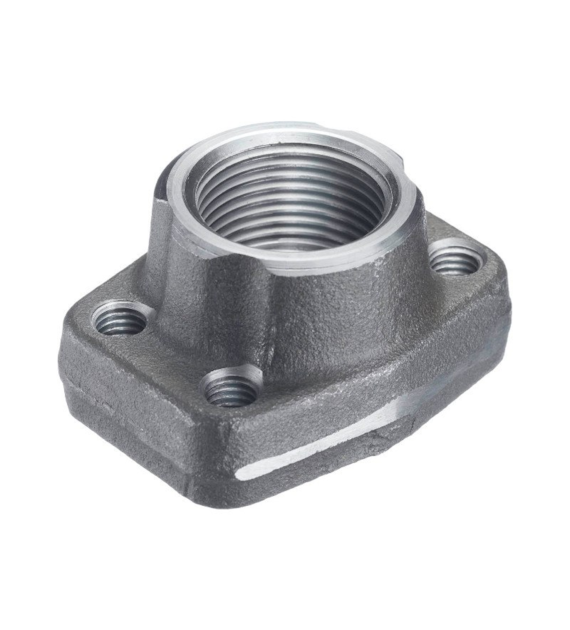

Kołnierz 6000 psi 2 SAE x 2 BSP

Symbol AFS406G
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
3.2kg
Gwint wewnętrzny - calowy:
BSPP - 2"
Rozstaw śrub:
44.5 x 96.8
Rozmiar kołnierza:
2" SAE
Typ kołnierza:
Gwintowane
Kołnierz 6000 psi 2 SAE x 2 BSP

Kołnierz AFS SAE 6000 z gwintem wewnętrznym BSP

Kołnierz z gwintem wewnętrznym BSP przeznaczony do połączeń hydraulicznych wysokiego ciśnienia w systemach zgodnych z normą SAE J518 i ISO 6162-2 (seria 6000 PSI).

Wykonany z stali węglowej przeznaczony do montażu z rurami lub z przewodami elastycznymi wyposażonymi w końcówki z gwintem BSP.

Umożliwia solidne i szczelne połączenie przy użyciu śrub montażowych i uszczelki.

Charakterystyka techniczna:

    • Gwint: 2 BSPP
    • Nominalny rozmiar kołnierza SAE: 2 6000 PSI
    • Ciśnienie robocze dla śrub kl.10.9: 420 bar
    • Materiał wykonania: stal węglowa
    • Śruby montażowe: M20x70 (4 szt.)
    • Rozstaw śrub: 44,5 x 96,8 mm

    Uwaga: Kołnierz dostarczany bez śrub i uszczelnienia.

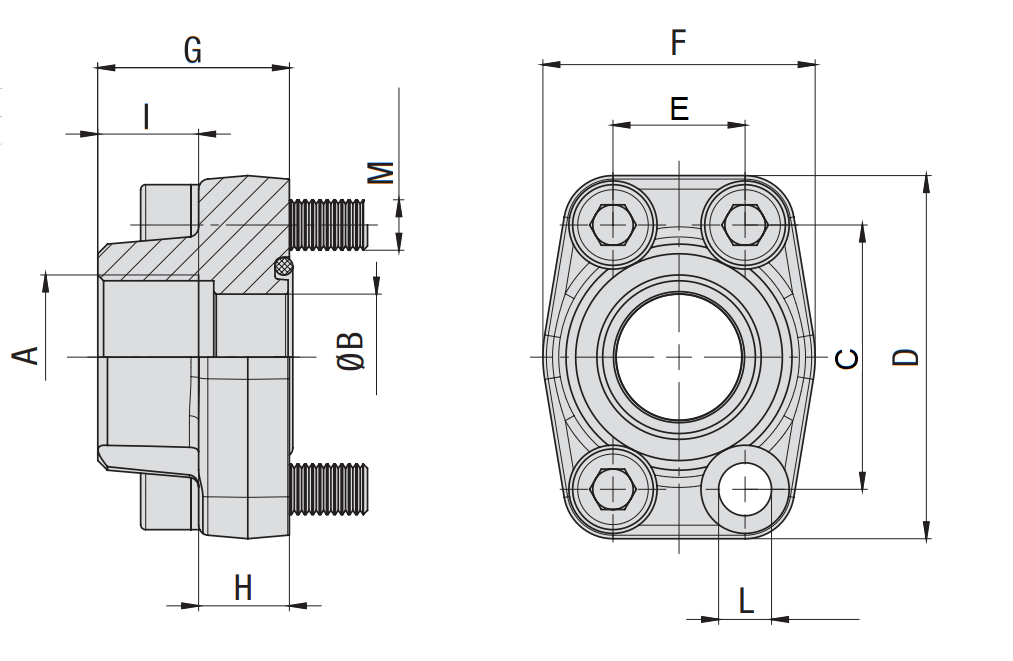

    Symbol Rozmiar Wymiary Śruba Ciśnienie
    SAE
    6000 A B C D E F G H I L M M bar

    		 metryczna UNC
    AFS 401 G012 1/2” G 1/2” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
    AFS 401 G038 1/2” G 3/8” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
    AFS 402 G 3/4” G 3/4” 19 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
    AFS 402 G012 3/4” G 1/2” 13 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
    AFS 403 G 1” G 1” 25 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
    AFS 403 G034 1” G 3/4” 19 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
    AFS 404 G 1 1/4” G 11/4” 32 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
    AFS 404 G100 1 1/4” G 1” 25 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
    AFS 405 G 1 1/2” G 11/2” 38 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
    AFS 405 G114 1 1/2” G 11/4" 32 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
    AFS 406 G 2” G 2” 51 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
    AFS 406 G112 2” G 11/2” 38 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
    AFS 407 G 2 1/2” G 21/2” 63 123,8 180 58,8 152 80 45 32 26 M 24x80 350
    AFS 408 G 3” G 3" 73 152,4 208 71,6 178 90 55 40 33 M 30x100 350

    Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

    Kołnierz AFS SAE 6000 z gwintem wewnętrznym BSP

    Kołnierz z gwintem wewnętrznym BSP przeznaczony do połączeń hydraulicznych wysokiego ciśnienia w systemach zgodnych z normą SAE J518 i ISO 6162-2 (seria 6000 PSI).

    Wykonany z stali węglowej przeznaczony do montażu z rurami lub z przewodami elastycznymi wyposażonymi w końcówki z gwintem BSP.

    Umożliwia solidne i szczelne połączenie przy użyciu śrub montażowych i uszczelki.

    Charakterystyka techniczna:

      • Gwint: 2 BSPP
      • Nominalny rozmiar kołnierza SAE: 2 6000 PSI
      • Ciśnienie robocze dla śrub kl.10.9: 420 bar
      • Materiał wykonania: stal węglowa
      • Śruby montażowe: M20x70 (4 szt.)
      • Rozstaw śrub: 44,5 x 96,8 mm

      Uwaga: Kołnierz dostarczany bez śrub i uszczelnienia.



      Symbol Rozmiar Wymiary Śruba Ciśnienie
      SAE
      6000 A B C D E F G H I L M M bar

      		 metryczna UNC
      AFS 401 G012 1/2” G 1/2” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
      AFS 401 G038 1/2” G 3/8” 13 40,5 54 18,2 46 36 16 19 9 M 8x30 ⁵⁄₁₆ x 1¹⁄₄ 350
      AFS 402 G 3/4” G 3/4” 19 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
      AFS 402 G012 3/4” G 1/2” 13 50,8 71 23,8 55 35 21 22 11 M 10x35 ³⁄₈ x 1¹⁄₂ 350
      AFS 403 G 1” G 1” 25 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
      AFS 403 G034 1” G 3/4” 19 57,2 81 27,8 65 42 25 24 13 M 12x45 ⁷⁄₁₆ x 1¹⁄₂ 350
      AFS 404 G 1 1/4” G 11/4” 32 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
      AFS 404 G100 1 1/4” G 1” 25 66,6 95 31,8 78 45 27 25 15 M 14x50 ¹⁄₂ x 1³⁄₄ 350
      AFS 405 G 1 1/2” G 11/2” 38 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
      AFS 405 G114 1 1/2” G 11/4" 32 79,3 112 36,5 94 50 30 28 17 M 16x50 ⁵⁄₈ x 2 350
      AFS 406 G 2” G 2” 51 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
      AFS 406 G112 2” G 11/2” 38 96,8 134 44,5 114 65 37 30 21 M 20x70 ³⁄₄ x 2¹⁄₂ 350
      AFS 407 G 2 1/2” G 21/2” 63 123,8 180 58,8 152 80 45 32 26 M 24x80 350
      AFS 408 G 3” G 3" 73 152,4 208 71,6 178 90 55 40 33 M 30x100 350

      Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

      Nota Prawna.

      AKCESORIA:
      NAZWA Dostępność
      O-ring DN 50, 2 T=80°C
      		O-ring DN 50, 2" T=80°C
      Symbol: SFO-50
      O-ring PU, DN 50, 2 T=110°C
      		O-ring PU, DN 50, 2" T=110°C
      Symbol: SFO-50-PU
      Śruba M20x2,5 L=65mm
      		Śruba M20x2,5 L=65mm
      Symbol: AFS-M-8
      O-ring Viton DN 50, 2 T=200°C
      		O-ring Viton DN 50, 2" T=200°C
      Symbol: SFO-50-V
