Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Kołnierze z o-ringiem do rur metrycznych

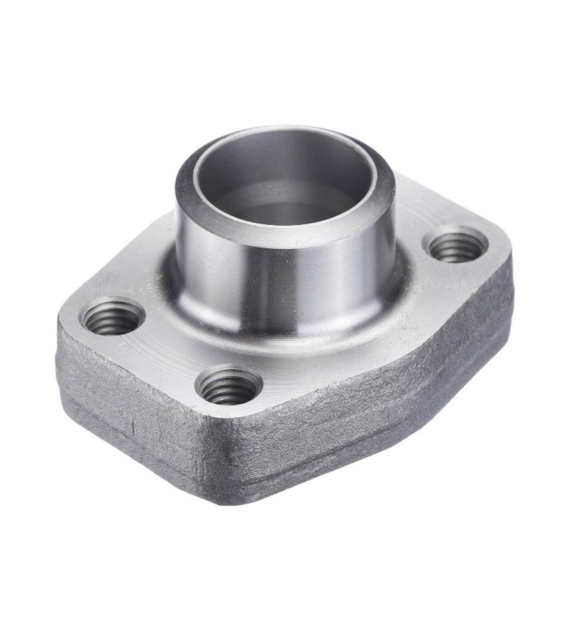

Kołnierz do przysp. 3000 psi 3 SAE-R88,9x3,6

Symbol AFS112STRE88,9

Stan / termin realizacji:

Jednostka podstawowa

szt.

Waga

2.15kg

Rozmiar kołnierza:

3" SAE

Typ kołnierza:

Spawane

ZAŁÓŻ KONTO ZAPYTAJ O PRODUKT

Kołnierz do przysp. 3000 psi 3 SAE-R88,9x3,6

Kołnierz SAE do przyspawania, seria 3000, dla rur metrycznych, typ: AFS_SRTE

Symbol	Rozmiar		Wymiary									Śruba		Ciśnienie
	SAE		Wymiary									Śruba		Ciśnienie
	3000	A	B1	B2	C	D	E	F	G	H	L	M	M	bar
		A	B1	B2	C	D	E	F	G	H	L	metryczna	UNC	bar
AFS 080 STRE 21,3	1/2”	22	16	13	38,1	54	17,5	46	35	16	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 STRE 26,9	3/4”	28	21,5	19	47,6	65	22,3	50	36	18	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 102 STRE 33,7	1”	35	27	25	52,4	70	26,2	55	38	18	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 104 STRE 42,4	1 1/4”	43	36	31	58,7	79	30,2	68	41	21	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 STRE 48,3	1 1/2”	49	42	38	69,9	93	35,7	78	44,5	24,5	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 108 STRE 48,3	2”	49	42	42	77,8	102	42,9	90	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 108 STRE 60,3	2”	61	53	49	77,8	102	42,9	90	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 110 STRE 60,3	2 1/2”	61	53	53	88,9	114	50,8	105	50	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 110 STRE 76,1	2 1/2”	77	70	62	88,9	114	50,8	105	50	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 112 STRE 88,9	3”	90	82	74	106,4	134	61,9	124	51	27	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 STRE 88,9	3 1/2”	90	82	82	120,7	152	69,9	136	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 114 STRE 76,1	3 1/2”	77	70	70	120,7	152	69,9	136	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 STRE 88,9	4”	90	82	82	130,2	162	77,8	146	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 STRE 114	4”	115	107	102	130,2	162	77,8	146	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 STRE 139FL	5”	141	-	131	152,4	190	92,1	170	28	28	17,5	M 16x55	⁵⁄₈ x 2	35
AFS 118 STRE 139	5”	140,2	131	120	152,4	184	92,1	180	50	28	17,5	M 16x55	-	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Kołnierz SAE do przyspawania, seria 3000, dla rur metrycznych, typ: AFS_SRTE

Symbol	Rozmiar		Wymiary									Śruba		Ciśnienie
	SAE		Wymiary									Śruba		Ciśnienie
	3000	A	B1	B2	C	D	E	F	G	H	L	M	M	bar
		A	B1	B2	C	D	E	F	G	H	L	metryczna	UNC	bar
AFS 080 STRE 21,3	1/2”	22	16	13	38,1	54	17,5	46	35	16	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 STRE 26,9	3/4”	28	21,5	19	47,6	65	22,3	50	36	18	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 102 STRE 33,7	1”	35	27	25	52,4	70	26,2	55	38	18	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 104 STRE 42,4	1 1/4”	43	36	31	58,7	79	30,2	68	41	21	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 STRE 48,3	1 1/2”	49	42	38	69,9	93	35,7	78	44,5	24,5	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 108 STRE 48,3	2”	49	42	42	77,8	102	42,9	90	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 108 STRE 60,3	2”	61	53	49	77,8	102	42,9	90	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 110 STRE 60,3	2 1/2”	61	53	53	88,9	114	50,8	105	50	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 110 STRE 76,1	2 1/2”	77	70	62	88,9	114	50,8	105	50	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 112 STRE 88,9	3”	90	82	74	106,4	134	61,9	124	51	27	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 STRE 88,9	3 1/2”	90	82	82	120,7	152	69,9	136	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 114 STRE 76,1	3 1/2”	77	70	70	120,7	152	69,9	136	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 STRE 88,9	4”	90	82	82	130,2	162	77,8	146	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 STRE 114	4”	115	107	102	130,2	162	77,8	146	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 STRE 139FL	5”	141	-	131	152,4	190	92,1	170	28	28	17,5	M 16x55	⁵⁄₈ x 2	35
AFS 118 STRE 139	5”	140,2	131	120	152,4	184	92,1	180	50	28	17,5	M 16x55	-	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Nota Prawna.

AKCESORIA:

	NAZWA	Dostępność
	Śruba M16x2 L=50mm Symbol: AFS-M-7
	O-ring DN 75, 3" T=80°C Symbol: SFO-75
	O-ring Viton DN 75, 3" T=200°C Symbol: SFO-75-V
	Śruba M16x2 L=70mm Symbol: AFS-M-7-L70
