Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Kołnierze z o-ringiem do rur calowych

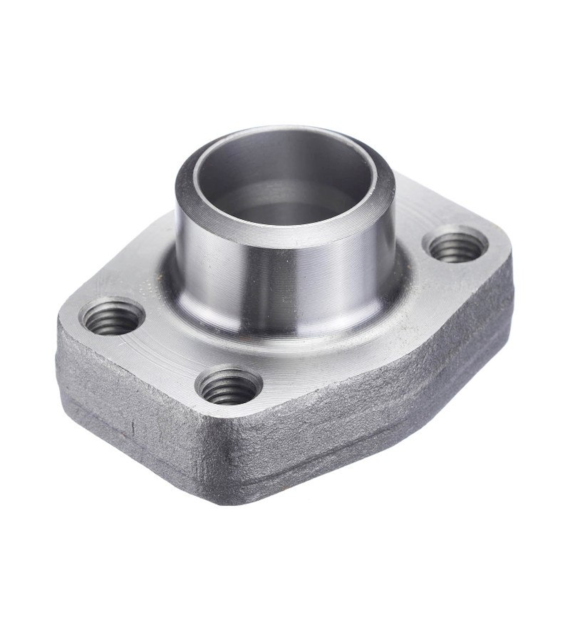

Kołnierz do przyspawania 3000 psi 21/2 SAE-R77

Symbol AFS110ST

Stan / termin realizacji:

Jednostka podstawowa

szt.

Rozmiar kołnierza:

2.1/2" SAE

Typ kołnierza:

Spawane

ZAŁÓŻ KONTO ZAPYTAJ O PRODUKT

Kołnierz do przyspawania 3000 psi 21/2 SAE-R77

Kołnierz SAE do wspawania, seria 3000, dla rur calowych typ: AFS_ST

Symbol	Rozmiar	Wymiary									Śruba		Ciśnienie
	SAE	Wymiary									Śruba		Ciśnienie
	3000	A	B	C	D	E	F	G	H	L	M	M	bar
		A	B	C	D	E	F	G	H	L	metryczna	UNC	bar
AFS 080 ST	1/2”	21,6	13	38,1	54	17,5	46	36	16	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 ST-038	1/2”	17,5	13	38,1	54	17,5	46	36	16	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 ST	3/4”	28	19	47,6	65	22,3	50	36	18	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 102 ST	1”	34	25	52,4	70	26,2	55	38	18	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 104 ST	1 1/4”	42,8	32	58,7	79	30,2	68	41	21	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 ST	1 1/2”	48,6	38	69,9	93	35,7	78	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 108 ST	2”	61	51	77,8	102	42,9	90	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 110 ST	2 1/2”	77	63	88,9	114	50,8	105	50	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 112 ST	3”	92	73	106,4	134	61,9	124	50	27	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 ST	3 1/2”	103	89	120,7	152	69,9	136	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 ST	4”	115,5	99	130,2	162	77,8	146	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 ST	5”	142	120	152,4	184	92,1	180	50	28	17,5	M 16x55	⁵⁄₈ x 2	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Kołnierz SAE do wspawania, seria 3000, dla rur calowych typ: AFS_ST

Symbol	Rozmiar	Wymiary									Śruba		Ciśnienie
	SAE	Wymiary									Śruba		Ciśnienie
	3000	A	B	C	D	E	F	G	H	L	M	M	bar
		A	B	C	D	E	F	G	H	L	metryczna	UNC	bar
AFS 080 ST	1/2”	21,6	13	38,1	54	17,5	46	36	16	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 ST-038	1/2”	17,5	13	38,1	54	17,5	46	36	16	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 ST	3/4”	28	19	47,6	65	22,3	50	36	18	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 102 ST	1”	34	25	52,4	70	26,2	55	38	18	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 104 ST	1 1/4”	42,8	32	58,7	79	30,2	68	41	21	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 ST	1 1/2”	48,6	38	69,9	93	35,7	78	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 108 ST	2”	61	51	77,8	102	42,9	90	45	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 110 ST	2 1/2”	77	63	88,9	114	50,8	105	50	25	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 112 ST	3”	92	73	106,4	134	61,9	124	50	27	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 ST	3 1/2”	103	89	120,7	152	69,9	136	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 ST	4”	115,5	99	130,2	162	77,8	146	48	27	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 ST	5”	142	120	152,4	184	92,1	180	50	28	17,5	M 16x55	⁵⁄₈ x 2	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Nota Prawna.

AKCESORIA:

	NAZWA	Dostępność
	Śruba M12x1,75 L=45mm Symbol: AFS-M-5
	O-ring DN 65, 2.1/2" T=80°C Symbol: SFO-65
	O-ring Viton DN 65, 2.1/2" T=200°C Symbol: SFO-65-V
	O-ring PU, DN 65, 2.1/2" T=100°C Symbol: SFO-65-PU
