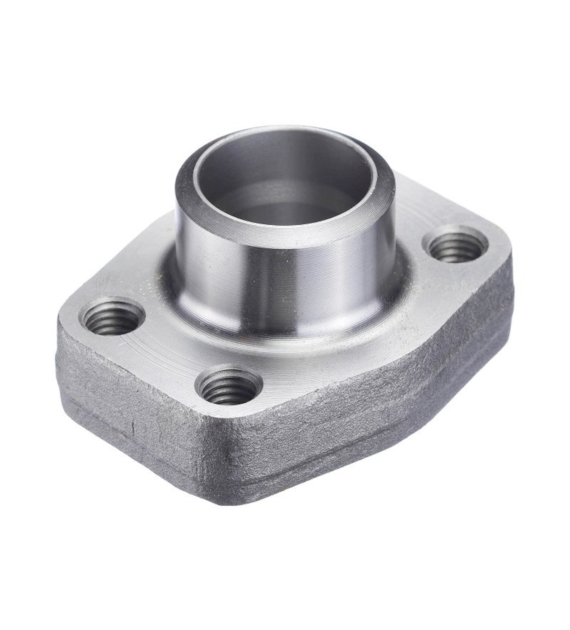

Kołnierz SAE do przyspawania, seria 3000, dla rur calowych typ: AFS_ST
| Symbol | Rozmiar | Wymiary | Śruba | Ciśnienie | |||||||||
| SAE | |||||||||||||
| 3000 | A | B | C | D | E | F | G | H | L | M | M | bar | |
| metryczna | UNC | ||||||||||||
| AFS 080 ST | 1/2” | 21,6 | 13 | 38,1 | 54 | 17,5 | 46 | 36 | 16 | 9 | M 8x30 | ⁵⁄₁₆ x 1¹⁄₄ | 350 |
| AFS 080 ST-038 | 1/2” | 17,5 | 13 | 38,1 | 54 | 17,5 | 46 | 36 | 16 | 9 | M 8x30 | ⁵⁄₁₆ x 1¹⁄₄ | 350 |
| AFS 100 ST | 3/4” | 28 | 19 | 47,6 | 65 | 22,3 | 50 | 36 | 18 | 11 | M 10x35 | ³⁄₈ x 1¹⁄₂ | 350 |
| AFS 102 ST | 1” | 34 | 25 | 52,4 | 70 | 26,2 | 55 | 38 | 18 | 11 | M 10x35 | ³⁄₈ x 1¹⁄₂ | 250 |
| AFS 104 ST | 1 1/4” | 42,8 | 32 | 58,7 | 79 | 30,2 | 68 | 41 | 21 | 11,5 | M 10x40 | ⁷⁄₁₆ x 1¹⁄₂ | 200 |
| AFS 106 ST | 1 1/2” | 48,6 | 38 | 69,9 | 93 | 35,7 | 78 | 45 | 25 | 13,5 | M 12x45 | ¹⁄₂ x 1³⁄₄ | 200 |
| AFS 108 ST | 2” | 61 | 51 | 77,8 | 102 | 42,9 | 90 | 45 | 25 | 13,5 | M 12x45 | ¹⁄₂ x 1³⁄₄ | 160 |
| AFS 110 ST | 2 1/2” | 77 | 63 | 88,9 | 114 | 50,8 | 105 | 50 | 25 | 13,5 | M 12x45 | ¹⁄₂ x 1³⁄₄ | 100 |
| AFS 112 ST | 3” | 92 | 73 | 106,4 | 134 | 61,9 | 124 | 50 | 27 | 17,5 | M 16x50 | ⁵⁄₈ x 2 | 100 |
| AFS 114 ST | 3 1/2” | 103 | 89 | 120,7 | 152 | 69,9 | 136 | 48 | 27 | 17,5 | M 16x50 | ⁵⁄₈ x 2 | 35 |
| AFS 116 ST | 4” | 115,5 | 99 | 130,2 | 162 | 77,8 | 146 | 48 | 27 | 17,5 | M 16x50 | ⁵⁄₈ x 2 | 35 |
| AFS 118 ST | 5” | 142 | 120 | 152,4 | 184 | 92,1 | 180 | 50 | 28 | 17,5 | M 16x55 | ⁵⁄₈ x 2 | 35 |
