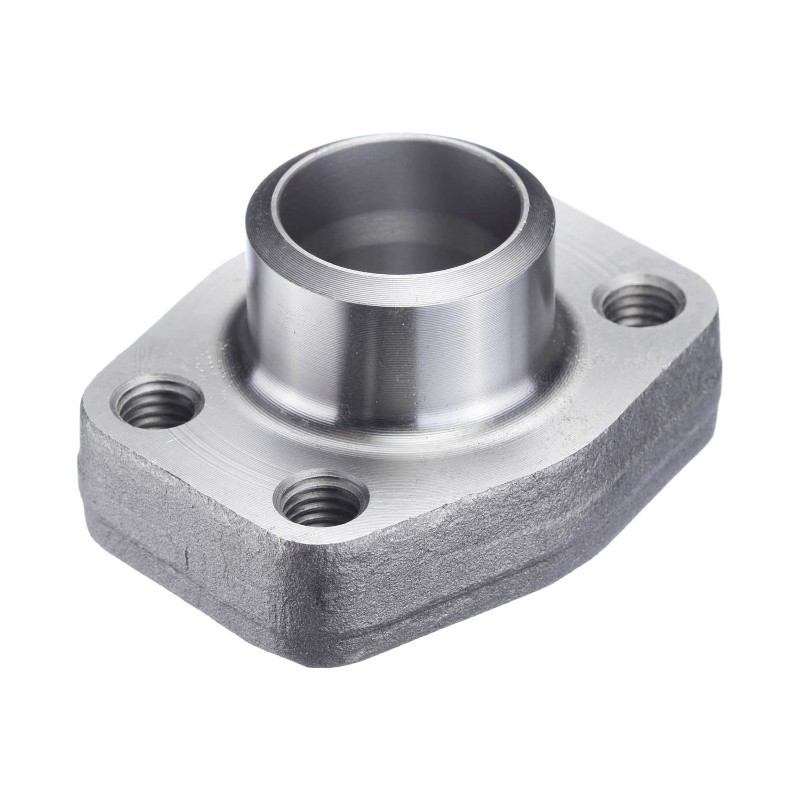

Kołnierz SAE do przyspawania, seria 6000, dla rur calowych typ: AFS_ST
| Symbol | Rozmiar | Wymiary | Śruba | Ciśnienie | |||||||||
| SAE | |||||||||||||
| 6000 | A | B | C | D | E | F | G | H | L | M | M | bar | |
| metryczna | UNC | ||||||||||||
| AFS 401 ST-012 | 1/2” | 21,5 | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 9 | M 8x30 | ⁵⁄₁₆ x 1¹⁄₄ | 350 |
| AFS 401 ST-038 | 1/2” | 17,5 | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 9 | M 8x30 | ⁵⁄₁₆ x 1¹⁄₄ | 350 |
| AFS 402 ST | 3/4” | 28 | 19 | 50,8 | 71 | 23,8 | 55 | 35 | 21 | 11 | M 10x35 | ³⁄₈ x 1¹⁄₂ | 350 |
| AFS 403 ST | 1” | 34 | 25 | 57,2 | 81 | 27,8 | 65 | 42 | 25 | 13 | M 12x45 | ⁷⁄₁₆ x 1¹⁄₂ | 350 |
| AFS 404 ST | 1 1/4” | 42,8 | 32 | 66,6 | 95 | 31,8 | 78 | 45 | 27 | 15 | M 14x50 | ¹⁄₂ x 1³⁄₄ | 350 |
| AFS 405 ST | 1 1/2” | 48,6 | 38 | 79,3 | 112 | 36,5 | 94 | 50 | 30 | 17 | M 16x50 | ⁵⁄₈ x 2 | 250 |
| AFS 406 ST | 2” | 61 | 51 | 96,8 | 134 | 44,5 | 114 | 65 | 37 | 21 | M 20x70 | ³⁄₄ x 2¹⁄₂ | 250 |
| AFS 407 ST-76 | 2 1/2” | 76,1 | 51 | 123,8 | 180 | 58,8 | 152 | 80 | 45 | 26 | M 24x80 | 350 | |
| AFS 407 ST-88 | 2 1/2” | 90 | 60,5 | 123,8 | 180 | 58,8 | 152 | 80 | 45 | 26 | M 24x80 | 350 | |
Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
Kołnierz SAE do przyspawania, seria 6000, dla rur calowych typ: AFS_ST
| Symbol | Rozmiar | Wymiary | Śruba | Ciśnienie | |||||||||
| SAE | |||||||||||||
| 6000 | A | B | C | D | E | F | G | H | L | M | M | bar | |
| metryczna | UNC | ||||||||||||
| AFS 401 ST-012 | 1/2” | 21,5 | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 9 | M 8x30 | ⁵⁄₁₆ x 1¹⁄₄ | 350 |
| AFS 401 ST-038 | 1/2” | 17,5 | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 9 | M 8x30 | ⁵⁄₁₆ x 1¹⁄₄ | 350 |
| AFS 402 ST | 3/4” | 28 | 19 | 50,8 | 71 | 23,8 | 55 | 35 | 21 | 11 | M 10x35 | ³⁄₈ x 1¹⁄₂ | 350 |
| AFS 403 ST | 1” | 34 | 25 | 57,2 | 81 | 27,8 | 65 | 42 | 25 | 13 | M 12x45 | ⁷⁄₁₆ x 1¹⁄₂ | 350 |
| AFS 404 ST | 1 1/4” | 42,8 | 32 | 66,6 | 95 | 31,8 | 78 | 45 | 27 | 15 | M 14x50 | ¹⁄₂ x 1³⁄₄ | 350 |
| AFS 405 ST | 1 1/2” | 48,6 | 38 | 79,3 | 112 | 36,5 | 94 | 50 | 30 | 17 | M 16x50 | ⁵⁄₈ x 2 | 250 |
| AFS 406 ST | 2” | 61 | 51 | 96,8 | 134 | 44,5 | 114 | 65 | 37 | 21 | M 20x70 | ³⁄₄ x 2¹⁄₂ | 250 |
| AFS 407 ST-76 | 2 1/2” | 76,1 | 51 | 123,8 | 180 | 58,8 | 152 | 80 | 45 | 26 | M 24x80 | 350 | |
| AFS 407 ST-88 | 2 1/2” | 90 | 60,5 | 123,8 | 180 | 58,8 | 152 | 80 | 45 | 26 | M 24x80 | 350 | |
Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Śruba M10X1,5 L=35mm
Symbol: AFS-M-3
|
|
|
O-ring DN 20, 3/4" T=80°C
Symbol: SFO-20
|
|
|
O-ring PU, DN 20, 3/4" T=100°C
Symbol: SFO-20-PU
|
|
|
O-ring Viton DN 20, 3/4" T=200°C
Symbol: SFO-20-V
|
|
