Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Kołnierze z o-ringiem do wspawania

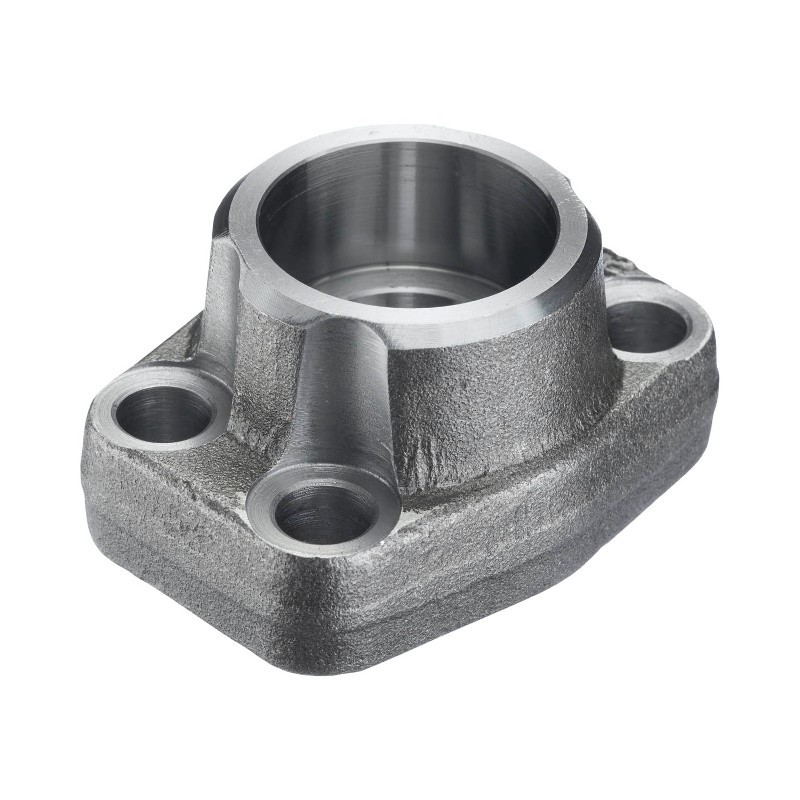

Kołnierz do wspawania 3000 psi 3.1/2 SAE-R103 316L

Symbol AFS114S-SS

Stan / termin realizacji:

Jednostka podstawowa

szt.

Waga

2.5kg

Rozmiar kołnierza:

3.1/2" SAE

Typ kołnierza:

Spawane

ZAŁÓŻ KONTO ZAPYTAJ O PRODUKT

Kołnierz do wspawania 3000 psi 3.1/2 SAE-R103 316L

Kołnierz SAE do wspawania, seria 3000, typ: AFS_S

Symbol	Rozmiar	Wymiary										Śruba		Ciśnienie
	SAE	Wymiary										Śruba		Ciśnienie
	3000	A	B	C	D	E	F	G	H	I	L	M	M	bar
		A	B	C	D	E	F	G	H	I	L	metryczna	UNC	bar
AFS 080 S	1/2”	21,6	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 S-038	1/2”	17,5	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 S A20	1/2”	20,3	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 S	3/4”	27,2	19	47,6	65	22,3	50	36	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 100 S A25	3/4”	25,3	19	47,6	65	22,3	50	36	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 102 S	1”	34	25	52,4	70	26,2	55	38	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 102 S A30	1”	30,3	25	52,4	70	26,2	55	38	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 104 S	1 1/4”	42,8	32	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 104 S A38	1 1/4”	38,3	32	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 S	1 1/2”	48,6	38	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 106 S A50	1 1/2”	50,5	38	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 108 S	2”	61	51	77,8	102	42,9	90	45	25	26	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 110 S	2 1/2”	76,6	63	88,9	114	50,8	105	50	25	30	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 112 S	3”	90,5	73	106,4	134	61,9	124	50	27	34	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 S	3 1/2”	103	89	120,7	152	69,9	136	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 S	4”	115,5	99	130,2	162	77,8	146	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 S	5”	142	120	152,4	184	92,1	181	50	28	28	17,5	M 16x55	⁵⁄₈ x 2	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Kołnierz SAE do wspawania, seria 3000, typ: AFS_S

Symbol	Rozmiar	Wymiary										Śruba		Ciśnienie
	SAE	Wymiary										Śruba		Ciśnienie
	3000	A	B	C	D	E	F	G	H	I	L	M	M	bar
		A	B	C	D	E	F	G	H	I	L	metryczna	UNC	bar
AFS 080 S	1/2”	21,6	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 S-038	1/2”	17,5	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 080 S A20	1/2”	20,3	13	38,1	54	17,5	46	36	16	19	9	M 8x30	⁵⁄₁₆ x 1¹⁄₄	350
AFS 100 S	3/4”	27,2	19	47,6	65	22,3	50	36	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 100 S A25	3/4”	25,3	19	47,6	65	22,3	50	36	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	350
AFS 102 S	1”	34	25	52,4	70	26,2	55	38	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 102 S A30	1”	30,3	25	52,4	70	26,2	55	38	18	19	11	M 10x35	³⁄₈ x 1¹⁄₂	250
AFS 104 S	1 1/4”	42,8	32	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 104 S A38	1 1/4”	38,3	32	58,7	79	30,2	68	41	21	22	11,5	M 10x40	⁷⁄₁₆ x 1¹⁄₂	200
AFS 106 S	1 1/2”	48,6	38	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 106 S A50	1 1/2”	50,5	38	69,9	93	35,7	78	45	25	24	13,5	M 12x45	¹⁄₂ x 1³⁄₄	200
AFS 108 S	2”	61	51	77,8	102	42,9	90	45	25	26	13,5	M 12x45	¹⁄₂ x 1³⁄₄	160
AFS 110 S	2 1/2”	76,6	63	88,9	114	50,8	105	50	25	30	13,5	M 12x45	¹⁄₂ x 1³⁄₄	100
AFS 112 S	3”	90,5	73	106,4	134	61,9	124	50	27	34	17,5	M 16x50	⁵⁄₈ x 2	100
AFS 114 S	3 1/2”	103	89	120,7	152	69,9	136	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 116 S	4”	115,5	99	130,2	162	77,8	146	48	27	34	17,5	M 16x50	⁵⁄₈ x 2	35
AFS 118 S	5”	142	120	152,4	184	92,1	181	50	28	28	17,5	M 16x55	⁵⁄₈ x 2	35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Nota Prawna.

AKCESORIA:

	NAZWA	Dostępność
	Śruba M16x2 L=50mm Symbol: AFS-M-7
	O-ring DN 85, 3.1/2" T=80°C Symbol: SFO-85
	Śruba M16x2 L=70mm Symbol: AFS-M-7-L70
