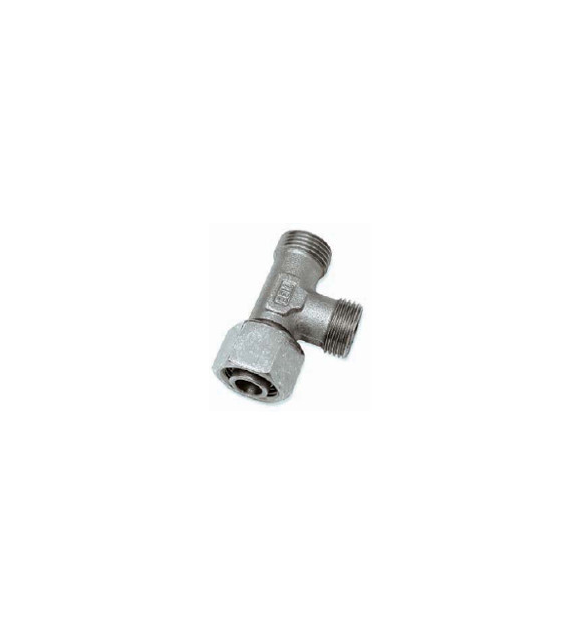

Korpus trójnika EL30S

Symbol 8073S30 00
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
1.36kg
Gwint zewnętrzny - metryczny:
Gwint wewnętrzny - metryczny:
Średnica zewnętrzna rury:

8073S30 00 - korpus złączki kątowej

Według DIN 2353 / ISO 8434-1

Parametry techniczne:

Seria S (ciężka)
Gwint 1 Gwint wewnętrzny metryczny M42x2
Gwint 2, 3 Gwint zewnętrzny metryczny M42x2
Średnica zewnętrzna rury 1 30 mm
Średnica zewnętrzna rury 2, 3 30 mm
Uszczelnienie gwintu 1 Stożek zewnętrzny 24°
Uszczelnienie gwintu 2 Stożek wewnętrzny 24°
Materiał Stal automatowa zabezpieczona antykorozyjnie
Ciśnienie pracy 420 bar
Temperatura pracy Od -40°C do + 100°C

Warianty:

8273S30 00 - komplet (korpus, pierścień zacinający, nakrętka)

5073S30 00 - korpus ze stali kwasoodpornej 1.4571

5273S30 00 - komplet ze stali kwasoodpornej 1.4571

8073S30 00 - korpus złączki kątowej

Według DIN 2353 / ISO 8434-1

Parametry techniczne:

Seria S (ciężka)
Gwint 1 Gwint wewnętrzny metryczny M42x2
Gwint 2, 3 Gwint zewnętrzny metryczny M42x2
Średnica zewnętrzna rury 1 30 mm
Średnica zewnętrzna rury 2, 3 30 mm
Uszczelnienie gwintu 1 Stożek zewnętrzny 24°
Uszczelnienie gwintu 2 Stożek wewnętrzny 24°
Materiał Stal automatowa zabezpieczona antykorozyjnie
Ciśnienie pracy 420 bar
Temperatura pracy Od -40°C do + 100°C

Warianty:

8273S30 00 - komplet (korpus, pierścień zacinający, nakrętka)

5073S30 00 - korpus ze stali kwasoodpornej 1.4571

5273S30 00 - komplet ze stali kwasoodpornej 1.4571

Nota Prawna.

AKCESORIA:
NAZWA Dostępność
Nakrętka M30S M42x2
Symbol: 8010S30 00
Pierścień zacinający 30S
Symbol: 8224S30 00
