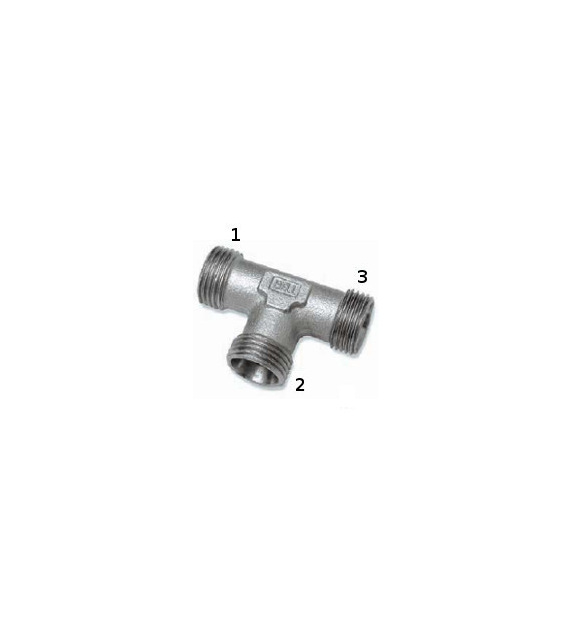

Korpus trójnika T16L M22x1,5

Symbol 8004L16 00

Stan / termin realizacji:

Jednostka podstawowa

szt.

Korpus trójnika typ 8004 - seria L i S
Według DIN 2353 / ISO 8434-1

Symbol	ØD (mm)	ØD1 (mm)	ØD2 (mm)	ØD3 (mm)	F1 (mm)	F2 (gwint)	F2 (mm)	F3 (gwint)	F3 (mm)	F4 (gwint)	F4 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	L5 (mm)	L6 (mm)	(kg)
8004L06 00	6				12	M12x1,5	14	M12x1,5	14	M12x1,5	14	27	12					0,07
8004L08 00	8				14	M14x1,5	17	M14x1,5	17	M14x1,5	17	29	14					0,1
8004L10 00	10				17	M16x1,5	19	M16x1,5	19	M16x1,5	19	30	15					0,14
8004L12 00	12				19	M18x1,5	22	M18x1,5	22	M18x1,5	22	32	17					0,17
8004L15 00	15				19	M22x1,5	27	M22x1,5	27	M22x1,5	27	36	21					0,24
8004L18 00	18				24	M26x1,5	32	M26x1,5	32	M26x1,5	32	40	23,5					0,35
8004L22 00	22				27	M30x2	36	M30x2	36	M30x2	36	44	27,5					0,47
8004L28 00	28				36	M36x2	41	M36x2	41	M36x2	41	47	30,5					0,74
8004L35 00	35				41	M45x2	50	M45x2	50	M45x2	50	56	34,5					0,9
8004L42 00	42				50	M52x2	60	M52x2	60	M52x2	60	63	40					1,48
8004S06 00	6				14	M14x1,5	17	M14x1,5	17	M14x1,5	17	31	16					0,12
8004S08 00	8				17	M16x1,5	19	M16x1,5	19	M16x1,5	19	32	17					0,15
8004S10 00	10				19	M18x1,5	22	M18x1,5	22	M18x1,5	22	34	17,5					0,22
8004S12 00	12				22	M20x1,5	24	M20x1,5	24	M20x1,5	24	38	21,5					0,28
8004S14 00	14				19	M22x1,5	27	M22x1,5	27	M22x1,5	27	40	22					0,3
8004S16 00	16				24	M24x1,5	30	M24x1,5	30	M24x1,5	30	43	24,5					0,39
8004S20 00	20				27	M30x2	36	M30x2	36	M30x2	36	48	26,5					0,59
8004S25 00	25				36	M36x2	46	M36x2	46	M36x2	46	54	30					1,1
8004S30 00	30				41	M42x2	50	M42x2	50	M42x2	50	62	35,5					1,31
8004S38 00	38				50	M52x2	60	M52x2	60	M52x2	60	72	41					2,03

Medium	Medium: Tabela rezystancji chemicznej
Ciśnienie pracy	Seria LL: do 100 bar Seria L: do 400 bar Seria S: do 630 bar
Temperatura pracy	Złączka: -40ºC do +200ºC Uszczelka NBR: -25ºC do +100 ºC
Materiały	Stal zgodna z DIN 3859-1 pokryta nową powłoką chromowo-cynkową bez chromu VI. Uszczelki z gumy NBR (na życzenie FPM)

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Korpus trójnika typ 8004 - seria L i S
Według DIN 2353 / ISO 8434-1

Symbol	ØD (mm)	ØD1 (mm)	ØD2 (mm)	ØD3 (mm)	F1 (mm)	F2 (gwint)	F2 (mm)	F3 (gwint)	F3 (mm)	F4 (gwint)	F4 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	L5 (mm)	L6 (mm)	(kg)
8004L06 00	6				12	M12x1,5	14	M12x1,5	14	M12x1,5	14	27	12					0,07
8004L08 00	8				14	M14x1,5	17	M14x1,5	17	M14x1,5	17	29	14					0,1
8004L10 00	10				17	M16x1,5	19	M16x1,5	19	M16x1,5	19	30	15					0,14
8004L12 00	12				19	M18x1,5	22	M18x1,5	22	M18x1,5	22	32	17					0,17
8004L15 00	15				19	M22x1,5	27	M22x1,5	27	M22x1,5	27	36	21					0,24
8004L18 00	18				24	M26x1,5	32	M26x1,5	32	M26x1,5	32	40	23,5					0,35
8004L22 00	22				27	M30x2	36	M30x2	36	M30x2	36	44	27,5					0,47
8004L28 00	28				36	M36x2	41	M36x2	41	M36x2	41	47	30,5					0,74
8004L35 00	35				41	M45x2	50	M45x2	50	M45x2	50	56	34,5					0,9
8004L42 00	42				50	M52x2	60	M52x2	60	M52x2	60	63	40					1,48
8004S06 00	6				14	M14x1,5	17	M14x1,5	17	M14x1,5	17	31	16					0,12
8004S08 00	8				17	M16x1,5	19	M16x1,5	19	M16x1,5	19	32	17					0,15
8004S10 00	10				19	M18x1,5	22	M18x1,5	22	M18x1,5	22	34	17,5					0,22
8004S12 00	12				22	M20x1,5	24	M20x1,5	24	M20x1,5	24	38	21,5					0,28
8004S14 00	14				19	M22x1,5	27	M22x1,5	27	M22x1,5	27	40	22					0,3
8004S16 00	16				24	M24x1,5	30	M24x1,5	30	M24x1,5	30	43	24,5					0,39
8004S20 00	20				27	M30x2	36	M30x2	36	M30x2	36	48	26,5					0,59
8004S25 00	25				36	M36x2	46	M36x2	46	M36x2	46	54	30					1,1
8004S30 00	30				41	M42x2	50	M42x2	50	M42x2	50	62	35,5					1,31
8004S38 00	38				50	M52x2	60	M52x2	60	M52x2	60	72	41					2,03

Medium	Medium: Tabela rezystancji chemicznej
Ciśnienie pracy	Seria LL: do 100 bar Seria L: do 400 bar Seria S: do 630 bar
Temperatura pracy	Złączka: -40ºC do +200ºC Uszczelka NBR: -25ºC do +100 ºC
Materiały	Stal zgodna z DIN 3859-1 pokryta nową powłoką chromowo-cynkową bez chromu VI. Uszczelki z gumy NBR (na życzenie FPM)

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
