Kategorie: Hydraulika siłowa \ Zawory kulowe i zwrotne \ Zawory zwrotne z pierścieniem zacinającym \ 8081

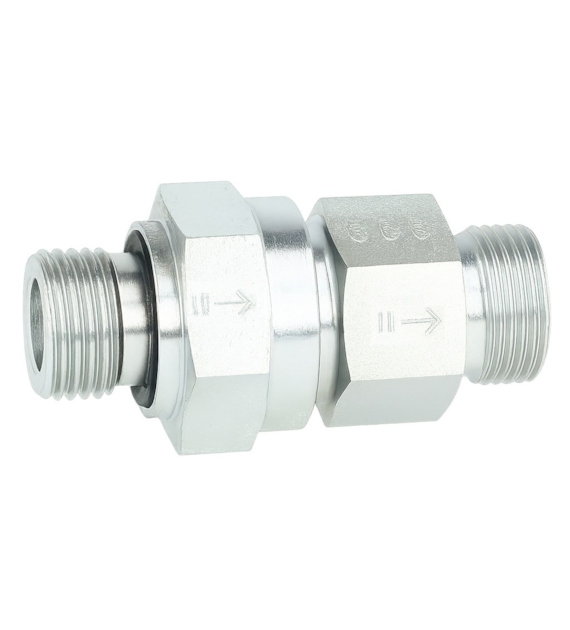

Korpus zaworu zwrotnego RHV08SRED G1/4

Symbol 8081S08 13

Stan / termin realizacji:

Jednostka podstawowa

szt.

Waga

0.12kg

Gwint zewnętrzny - metryczny:

M16x1.5

Gwint zewnętrzny - calowy:

BSPP - 1/4"

ZAŁÓŻ KONTO ZAPYTAJ O PRODUKT

Korpus zaworu zwrotnego RHV08SRED G1/4

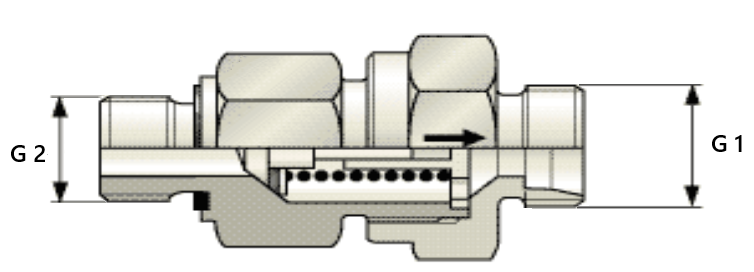

Symbol	ØD (mm)	C	E (mm)	F1 (mm)	F2 (mm)	ØG (mm)	L2 (mm)
8081L06 10	6	G1/8	8	17	17	13,9	28
8081L06 60	6	M10x1	8	17	17	13,9	28
8081L08 13	8	G1/4	12	19	19	18,9	30
8081L08 67	8	M12x1,5	12	17	19	16,9	29
8081L10 13	10	G1/4	12	22	24	18,9	38,5
8081L10 71	10	M14x1,5	12	22	24	18,9	38,5
8081L12 17	12	G3/8	12	27	30	21,9	42,5
8081L12 75	12	M16x1,5	12	27	30	21,9	42,5
8081L15 21	15	G1/2	14	27	30	26,9	45,5
8081L15 78	15	M18x1,5	12	27	30	23,9	45,5
8081L18 21	18	G1/2	14	36	36	26,9	50
8081L18 82	18	M22x1,5	14	36	36	26,9	50
8081L22 27	22	G3/4	16	41	46	31,9	55
8081L22 89	22	M26x1,5	16	41	46	31,9	55
8081S06 13	6	G1/4	12	19	19	18,9	31,5
8081S06 67	6	M12x1,5	12	19	19	16,9	31,5
8081S08 13	8	G1/4	12	19	22	18,9	31,5
8081S08 71	8	M14x1,5	12	19	22	18,9	31,5
8081S10 17	10	G3/8	12	24	27	21,9	38
8081S10 75	10	M16x1,5	12	24	27	21,9	38
8081S12 17	12	G3/8	12	27	30	21,9	41
8081S12 78	12	M18x1,5	12	27	30	23,9	41
8081S14 21	14	G1/2	14	27	32	26,9	44,5
8081S14 80	14	M20x1,5	14	27	32	25,9	44,5
8081S16 21	16	G1/2	14	32	36	26,9	48
8081S16 82	16	M22x1,5	14	32	36	26,9	48
8081S20 27	20	G3/4	16	41	46	31,9	52
8081S20 86	20	M27x2	16	41	46	31,9	52

Gwinty w nakrętkach (lub w portach przyłączeniowych pod pierścień zacinający)

Seria	Średnica rury	Gwint
E04	4	M8x1
E05	5	M10x1
E06	6	M10x1
E08	8	M12x1
E10	10	M14x1
E12	12	M16x1
L06	6	M12x1,5
L08	8	M14x1,5
L10	10	M16x1,5
L12	12	M18x1,5
L15	15	M22x1,5
L18	18	M26x1,5
L22	22	M30x2
L28	28	M36x2
L35	35	M45x2
L42	42	M52x2
S06	6	M14x1,5
S08	8	M16x1,5
S10	10	M18x1,5
S12	12	M20x1,5
S14	14	M22x1,5
S16	16	M24x1,5
S20	20	M30x2
S25	25	M36x2
S30	30	M42x2
S38	38	M52x2

Symbol	ØD (mm)	C	E (mm)	F1 (mm)	F2 (mm)	ØG (mm)	L2 (mm)
8081L06 10	6	G1/8	8	17	17	13,9	28
8081L06 60	6	M10x1	8	17	17	13,9	28
8081L08 13	8	G1/4	12	19	19	18,9	30
8081L08 67	8	M12x1,5	12	17	19	16,9	29
8081L10 13	10	G1/4	12	22	24	18,9	38,5
8081L10 71	10	M14x1,5	12	22	24	18,9	38,5
8081L12 17	12	G3/8	12	27	30	21,9	42,5
8081L12 75	12	M16x1,5	12	27	30	21,9	42,5
8081L15 21	15	G1/2	14	27	30	26,9	45,5
8081L15 78	15	M18x1,5	12	27	30	23,9	45,5
8081L18 21	18	G1/2	14	36	36	26,9	50
8081L18 82	18	M22x1,5	14	36	36	26,9	50
8081L22 27	22	G3/4	16	41	46	31,9	55
8081L22 89	22	M26x1,5	16	41	46	31,9	55
8081S06 13	6	G1/4	12	19	19	18,9	31,5
8081S06 67	6	M12x1,5	12	19	19	16,9	31,5
8081S08 13	8	G1/4	12	19	22	18,9	31,5
8081S08 71	8	M14x1,5	12	19	22	18,9	31,5
8081S10 17	10	G3/8	12	24	27	21,9	38
8081S10 75	10	M16x1,5	12	24	27	21,9	38
8081S12 17	12	G3/8	12	27	30	21,9	41
8081S12 78	12	M18x1,5	12	27	30	23,9	41
8081S14 21	14	G1/2	14	27	32	26,9	44,5
8081S14 80	14	M20x1,5	14	27	32	25,9	44,5
8081S16 21	16	G1/2	14	32	36	26,9	48
8081S16 82	16	M22x1,5	14	32	36	26,9	48
8081S20 27	20	G3/4	16	41	46	31,9	52
8081S20 86	20	M27x2	16	41	46	31,9	52

Gwinty w nakrętkach (lub w portach przyłączeniowych pod pierścień zacinający)

Seria	Średnica rury	Gwint
E04	4	M8x1
E05	5	M10x1
E06	6	M10x1
E08	8	M12x1
E10	10	M14x1
E12	12	M16x1
L06	6	M12x1,5
L08	8	M14x1,5
L10	10	M16x1,5
L12	12	M18x1,5
L15	15	M22x1,5
L18	18	M26x1,5
L22	22	M30x2
L28	28	M36x2
L35	35	M45x2
L42	42	M52x2
S06	6	M14x1,5
S08	8	M16x1,5
S10	10	M18x1,5
S12	12	M20x1,5
S14	14	M22x1,5
S16	16	M24x1,5
S20	20	M30x2
S25	25	M36x2
S30	30	M42x2
S38	38	M52x2
