Kategorie: Hydraulika siłowa \ Zawory kulowe i zwrotne \ Zawory zwrotne z pierścieniem zacinającym \ 8080

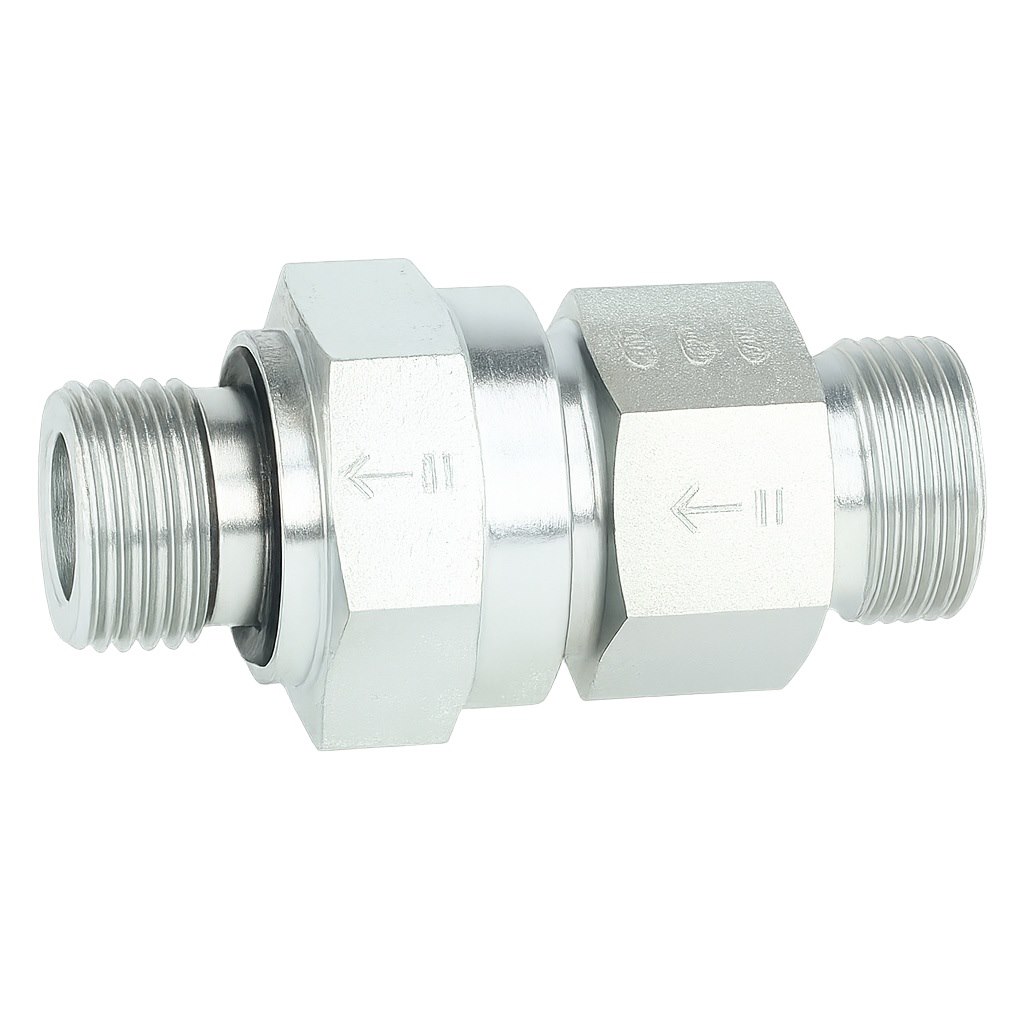

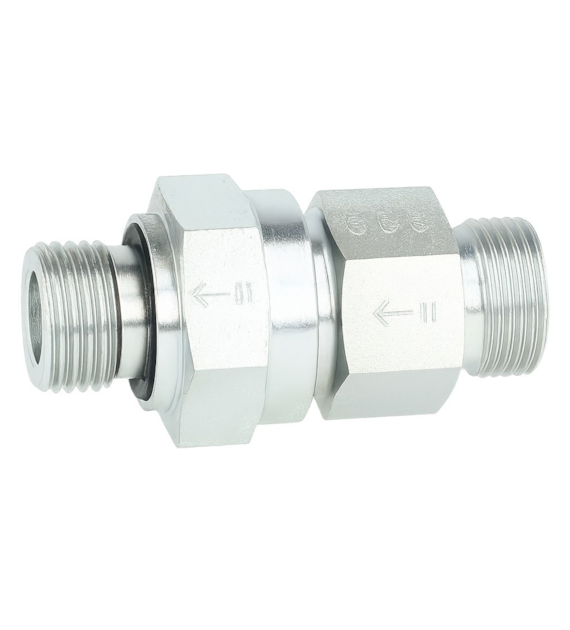

Korpus zaworu zwrotnego RHZ12SMED M18x1,5

Symbol 8080S12 78

Stan / termin realizacji:

Jednostka podstawowa

szt.

Waga

0.18kg

Gwint zewnętrzny - metryczny:

M18x1.5 M20x1.5

ZAŁÓŻ KONTO ZAPYTAJ O PRODUKT

Korpus zaworu zwrotnego RHZ12SMED M18x1,5

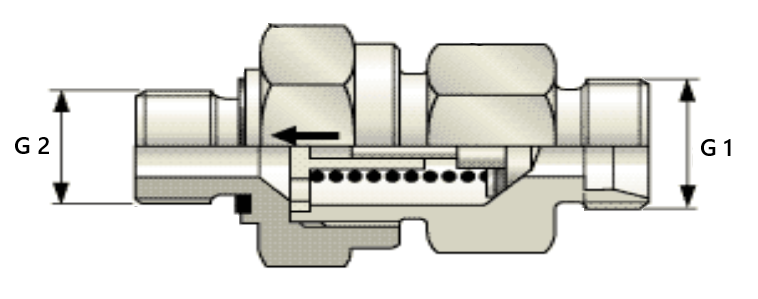

Symbol	ØD (mm)	C	E (mm)	F1 (mm)	F2 (mm)	ØG (mm)	L2 (mm)
8080L06 10	6	G1/8	8	17	17	13,9	26,5
8080L06 60	6	M10x1	8	17	17	13,9	26,5
8080L08 13	8	G1/4	12	19	17	18,9	28,5
8080L08 67	8	M12x1,5	12	19	17	16,9	28,5
8080L10 13	10	G1/4	12	24	22	18,9	38,5
8080L10 71	10	M14x1,5	12	24	22	18,9	38,5
8080L12 17	12	G3/8	12	30	27	21,9	40,5
8080L12 75	12	M16x1,5	12	30	27	21,9	40,5
8080L15 21	15	G1/2	14	30	27	26,9	42,5
8080L15 78	15	M18x1,5	12	30	27	23,9	42,5
8080L18 21	18	G1/2	14	36	36	26,9	48
8080L18 82	18	M22x1,5	14	36	36	26,9	48
8080L22 27	22	G3/4	16	46	41	31,9	56
8080S06 13	6	G1/4	12	19	19	18,9	31,5
8080S06 67	6	M12x1,5	12	19	19	16,9	31,5
8080S08 13	8	G1/4	12	22	19	18,9	31,5
8080S08 71	8	M14x1,5	12	22	19	18,9	31,5
8080S10 17	10	G3/8	12	27	24	21,9	38
8080S10 75	10	M16x1,5	12	27	24	21,9	38
8080S12 17	12	G3/8	12	30	27	21,9	41
8080S12 78	12	M18x1,5	12	30	27	23,9	41
8080S14 21	14	G1/2	14	32	27	26,9	43,5
8080S14 80	14	M20x1,5	14	32	27	25,9	43,5
8080S16 21	16	G1/2	14	36	32	26,9	46
8080S16 82	16	M22x1,5	14	36	32	26,9	46
8080S20 27	2	G3/4	16	46	41	31,9	50
8080S20 86	20	M27x2	16	46	41	31,9	50

Gwinty w nakrętkach (lub w portach przyłączeniowych pod pierścień zacinający)

Seria	Średnica rury	Gwint
E04	4	M8x1
E05	5	M10x1
E06	6	M10x1
E08	8	M12x1
E10	10	M14x1
E12	12	M16x1
L06	6	M12x1,5
L08	8	M14x1,5
L10	10	M16x1,5
L12	12	M18x1,5
L15	15	M22x1,5
L18	18	M26x1,5
L22	22	M30x2
L28	28	M36x2
L35	35	M45x2
L42	42	M52x2
S06	6	M14x1,5
S08	8	M16x1,5
S10	10	M18x1,5
S12	12	M20x1,5
S14	14	M22x1,5
S16	16	M24x1,5
S20	20	M30x2
S25	25	M36x2
S30	30	M42x2
S38	38	M52x2

Symbol	ØD (mm)	C	E (mm)	F1 (mm)	F2 (mm)	ØG (mm)	L2 (mm)
8080L06 10	6	G1/8	8	17	17	13,9	26,5
8080L06 60	6	M10x1	8	17	17	13,9	26,5
8080L08 13	8	G1/4	12	19	17	18,9	28,5
8080L08 67	8	M12x1,5	12	19	17	16,9	28,5
8080L10 13	10	G1/4	12	24	22	18,9	38,5
8080L10 71	10	M14x1,5	12	24	22	18,9	38,5
8080L12 17	12	G3/8	12	30	27	21,9	40,5
8080L12 75	12	M16x1,5	12	30	27	21,9	40,5
8080L15 21	15	G1/2	14	30	27	26,9	42,5
8080L15 78	15	M18x1,5	12	30	27	23,9	42,5
8080L18 21	18	G1/2	14	36	36	26,9	48
8080L18 82	18	M22x1,5	14	36	36	26,9	48
8080L22 27	22	G3/4	16	46	41	31,9	56
8080S06 13	6	G1/4	12	19	19	18,9	31,5
8080S06 67	6	M12x1,5	12	19	19	16,9	31,5
8080S08 13	8	G1/4	12	22	19	18,9	31,5
8080S08 71	8	M14x1,5	12	22	19	18,9	31,5
8080S10 17	10	G3/8	12	27	24	21,9	38
8080S10 75	10	M16x1,5	12	27	24	21,9	38
8080S12 17	12	G3/8	12	30	27	21,9	41
8080S12 78	12	M18x1,5	12	30	27	23,9	41
8080S14 21	14	G1/2	14	32	27	26,9	43,5
8080S14 80	14	M20x1,5	14	32	27	25,9	43,5
8080S16 21	16	G1/2	14	36	32	26,9	46
8080S16 82	16	M22x1,5	14	36	32	26,9	46
8080S20 27	2	G3/4	16	46	41	31,9	50
8080S20 86	20	M27x2	16	46	41	31,9	50

Gwinty w nakrętkach (lub w portach przyłączeniowych pod pierścień zacinający)

Seria	Średnica rury	Gwint
E04	4	M8x1
E05	5	M10x1
E06	6	M10x1
E08	8	M12x1
E10	10	M14x1
E12	12	M16x1
L06	6	M12x1,5
L08	8	M14x1,5
L10	10	M16x1,5
L12	12	M18x1,5
L15	15	M22x1,5
L18	18	M26x1,5
L22	22	M30x2
L28	28	M36x2
L35	35	M45x2
L42	42	M52x2
S06	6	M14x1,5
S08	8	M16x1,5
S10	10	M18x1,5
S12	12	M20x1,5
S14	14	M22x1,5
S16	16	M24x1,5
S20	20	M30x2
S25	25	M36x2
S30	30	M42x2
S38	38	M52x2
