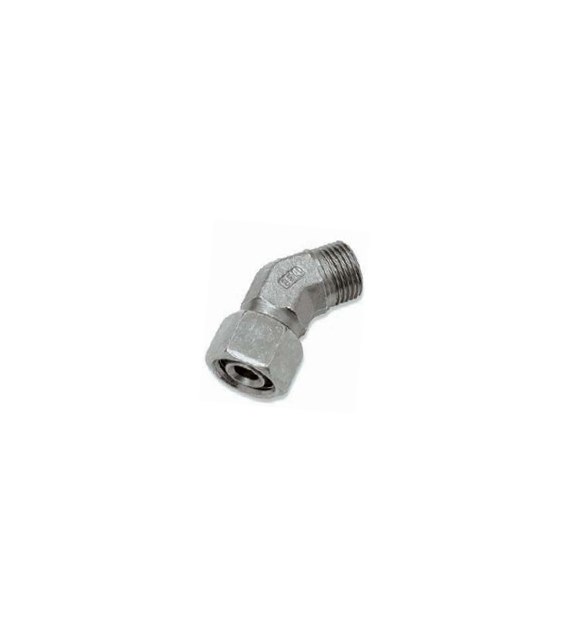

Korpus złączki kątowej 45° EV12S M20x1,5

Symbol 8070S12 00
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
0.15kg
Gwint zewnętrzny - metryczny:
Gwint wewnętrzny - metryczny:
Średnica zewnętrzna rury:

8070S12 00 - korpus złączki kątowej

Według DIN 2353 / ISO 8434-1

Parametry techniczne:

Seria S (ciężka)
Gwint 1 Gwint wewnętrzny metryczny M20x1,5
Gwint 2 Gwint zewnętrzny metryczny M20x1,5
Średnica zewnętrzna rury 1 12 mm
Średnica zewnętrzna rury 2 12 mm
Uszczelnienie gwintu 1 Stożek zewnętrzny 24°
Uszczelnienie gwintu 2 Stożek wewnętrzny 24°
Materiał Stal automatowa zabezpieczona antykorozyjnie
Ciśnienie pracy 630 bar
Temperatura pracy Od -40°C do + 100°C

Warianty:

8270S12 00 - komplet (korpus, pierścień zacinający, nakrętka)

5070S12 00 - korpus ze stali kwasoodpornej 1.4571

5270S12 00 - komplet ze stali kwasoodpornej 1.4571

8070S12 00 - korpus złączki kątowej

Według DIN 2353 / ISO 8434-1

Parametry techniczne:

Seria S (ciężka)
Gwint 1 Gwint wewnętrzny metryczny M20x1,5
Gwint 2 Gwint zewnętrzny metryczny M20x1,5
Średnica zewnętrzna rury 1 12 mm
Średnica zewnętrzna rury 2 12 mm
Uszczelnienie gwintu 1 Stożek zewnętrzny 24°
Uszczelnienie gwintu 2 Stożek wewnętrzny 24°
Materiał Stal automatowa zabezpieczona antykorozyjnie
Ciśnienie pracy 630 bar
Temperatura pracy Od -40°C do + 100°C

Warianty:

8270S12 00 - komplet (korpus, pierścień zacinający, nakrętka)

5070S12 00 - korpus ze stali kwasoodpornej 1.4571

5270S12 00 - komplet ze stali kwasoodpornej 1.4571
