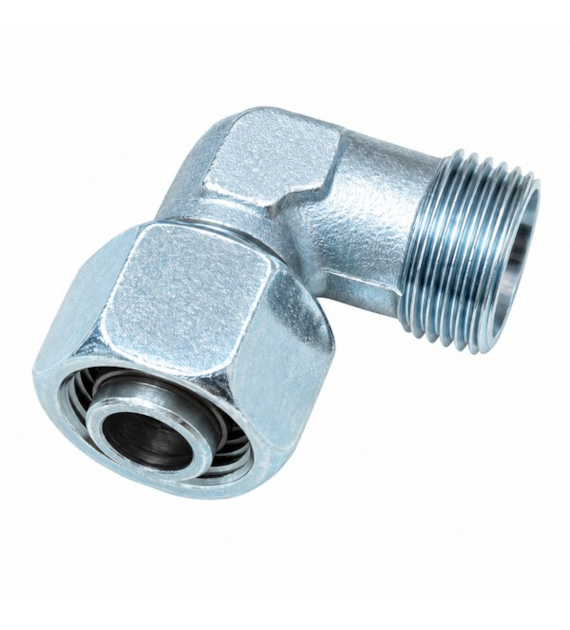

Korpus złączki kątowej 90° EW06L

Symbol 8072L06 00
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
0.05kg
Gwint zewnętrzny - metryczny:
Gwint wewnętrzny - metryczny:
Średnica zewnętrzna rury:

8072L06 00 - korpus złączki kątowej

Według DIN 2353 / ISO 8434-1

Parametry techniczne:

Seria L (lekka)
Gwint 1 Gwint wewnętrzny metryczny M12x1,5
Gwint 2 Gwint zewnętrzny metryczny M12x1,5
Średnica zewnętrzna rury 1 6 mm
Średnica zewnętrzna rury 2 6 mm
Uszczelnienie gwintu 1 Stożek zewnętrzny 24°
Uszczelnienie gwintu 2 Stożek wewnętrzny 24°
Materiał Stal automatowa zabezpieczona antykorozyjnie
Ciśnienie pracy 500 bar
Temperatura pracy Od -40°C do + 100°C

Warianty:

8272L06 00 - komplet (korpus, pierścień zacinający, nakrętka)

5072L06 00 - korpus ze stali kwasoodpornej 1.4571

5272L06 00 - komplet ze stali kwasoodpornej 1.4571

8072L06 00 - korpus złączki kątowej

Według DIN 2353 / ISO 8434-1

Parametry techniczne:

Seria L (lekka)
Gwint 1 Gwint wewnętrzny metryczny M12x1,5
Gwint 2 Gwint zewnętrzny metryczny M12x1,5
Średnica zewnętrzna rury 1 6 mm
Średnica zewnętrzna rury 2 6 mm
Uszczelnienie gwintu 1 Stożek zewnętrzny 24°
Uszczelnienie gwintu 2 Stożek wewnętrzny 24°
Materiał Stal automatowa zabezpieczona antykorozyjnie
Ciśnienie pracy 500 bar
Temperatura pracy Od -40°C do + 100°C

Warianty:

8272L06 00 - komplet (korpus, pierścień zacinający, nakrętka)

5072L06 00 - korpus ze stali kwasoodpornej 1.4571

5272L06 00 - komplet ze stali kwasoodpornej 1.4571

Nota Prawna.

AKCESORIA:
NAZWA Dostępność
Nakrętka M06L M12x1,5
Symbol: 8010L06 00
Pierścień zacinający 06L/S
Symbol: 8224L06 00
