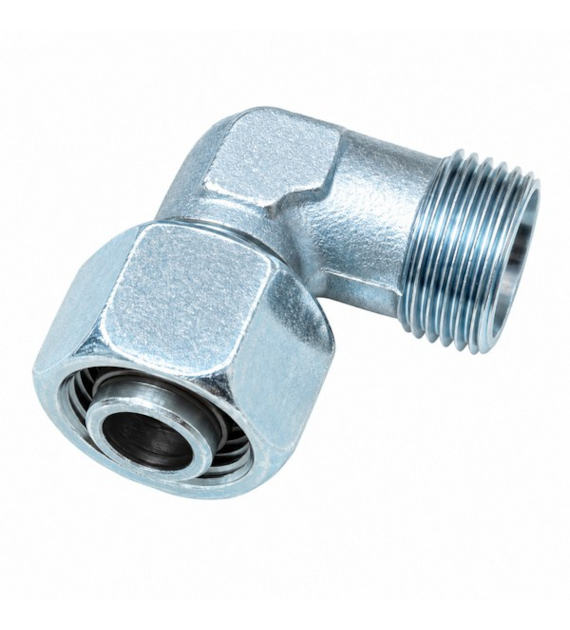

8072S14 00 - korpus złączki kątowej
Według DIN 2353 / ISO 8434-1
Parametry techniczne:
Seria
S (ciężka)
Gwint 1
Gwint wewnętrzny metryczny M22x1,5
Gwint 2
Gwint zewnętrzny metryczny M22x1,5
Średnica zewnętrzna rury
1
14 mm
Średnica zewnętrzna rury
2
14 mm
Uszczelnienie gwintu
1
Stożek zewnętrzny 24°
Uszczelnienie gwintu
2
Stożek wewnętrzny 24°
Materiał
Stal automatowa zabezpieczona
antykorozyjnie
Ciśnienie pracy
630 bar
Temperatura pracy
Od -40°C do + 100°C
Warianty:
8272S14 00 - komplet (korpus, pierścień zacinający, nakrętka)
5072S14 00 - korpus ze stali kwasoodpornej 1.4571
5272S14 00 - komplet ze stali kwasoodpornej 1.4571
8072S14 00 - korpus złączki kątowej
Według DIN 2353 / ISO 8434-1
Parametry techniczne:
Seria
S (ciężka)
Gwint 1
Gwint wewnętrzny metryczny M22x1,5
Gwint 2
Gwint zewnętrzny metryczny M22x1,5
Średnica zewnętrzna rury
1
14 mm
Średnica zewnętrzna rury
2
14 mm
Uszczelnienie gwintu
1
Stożek zewnętrzny 24°
Uszczelnienie gwintu
2
Stożek wewnętrzny 24°
Materiał
Stal automatowa zabezpieczona
antykorozyjnie
Ciśnienie pracy
630 bar
Temperatura pracy
Od -40°C do + 100°C
Warianty:
8272S14 00 - komplet (korpus, pierścień zacinający, nakrętka)
5072S14 00 - korpus ze stali kwasoodpornej 1.4571
5272S14 00 - komplet ze stali kwasoodpornej 1.4571
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Nakrętka M14S M22x1,5
Symbol: 8010S14 00
|
|
|
Pierścień zacinający 14S
Symbol: 8224S14 00
|
|
