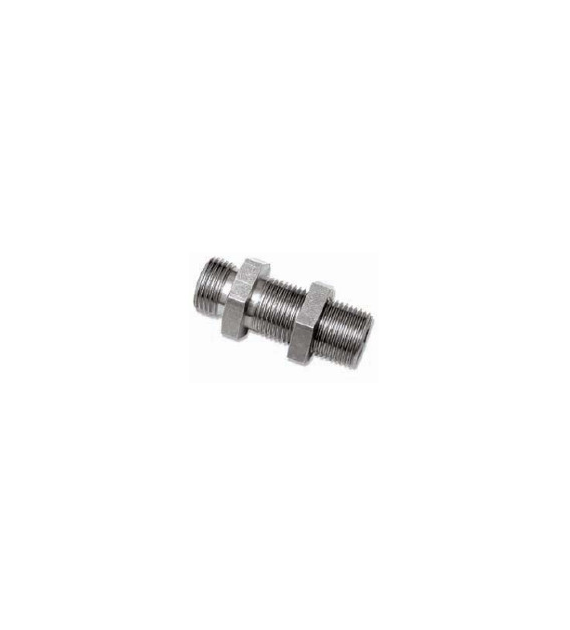

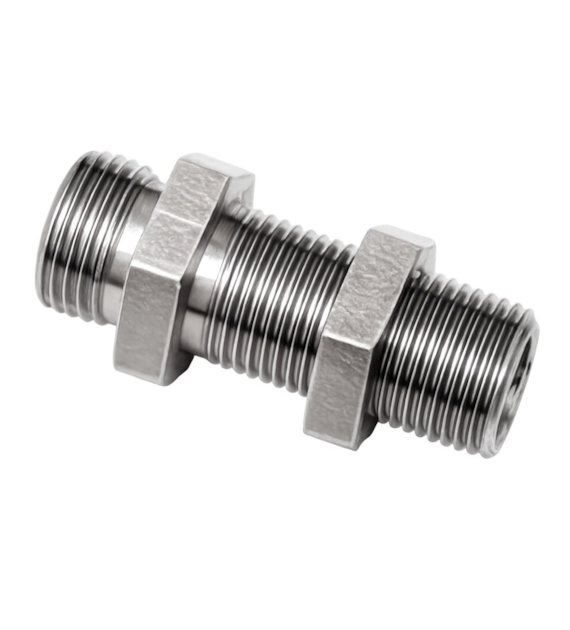

8V16L10 00 - korpus złączki grodziowej
Według DIN 2353 / ISO 8434-1
Parametry techniczne:
Seria
L (lekka)
Gwint 1
Gwint zewnętrzny metryczny M16x1,5
Gwint 2
Gwint zewnętrzny metryczny M16x1,5
Średnica zewnętrzna rury
1
10 mm
Średnica zewnętrzna rury
2
10 mm
Uszczelnienie gwintu
1
Stożek wewnętrzny 24°
Uszczelnienie gwintu
2
Stożek wewnętrzny 24°
Materiał
Stal automatowa zabezpieczona
antykorozyjnie
Ciśnienie pracy
500 bar
Temperatura pracy
Od -40°C do + 100°C
Warianty:
8216L10 00 - komplet (korpus, pierścień zacinający, nakrętka)
5V16L10 00 - korpus ze stali kwasoodpornej 1.4571
5216L10 00 - komplet ze stali kwasoodpornej 1.4571
8V16L10 00 - korpus złączki grodziowej
Według DIN 2353 / ISO 8434-1
Parametry techniczne:
Seria
L (lekka)
Gwint 1
Gwint zewnętrzny metryczny M16x1,5
Gwint 2
Gwint zewnętrzny metryczny M16x1,5
Średnica zewnętrzna rury
1
10 mm
Średnica zewnętrzna rury
2
10 mm
Uszczelnienie gwintu
1
Stożek wewnętrzny 24°
Uszczelnienie gwintu
2
Stożek wewnętrzny 24°
Materiał
Stal automatowa zabezpieczona
antykorozyjnie
Ciśnienie pracy
500 bar
Temperatura pracy
Od -40°C do + 100°C
Warianty:
8216L10 00 - komplet (korpus, pierścień zacinający, nakrętka)
5V16L10 00 - korpus ze stali kwasoodpornej 1.4571
5216L10 00 - komplet ze stali kwasoodpornej 1.4571
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Nakrętka M10L M16X1,5
Symbol: 8010L10 00
|
|
|
Pierścień zacinający 10L/S
Symbol: 8224L10 00
|
|
