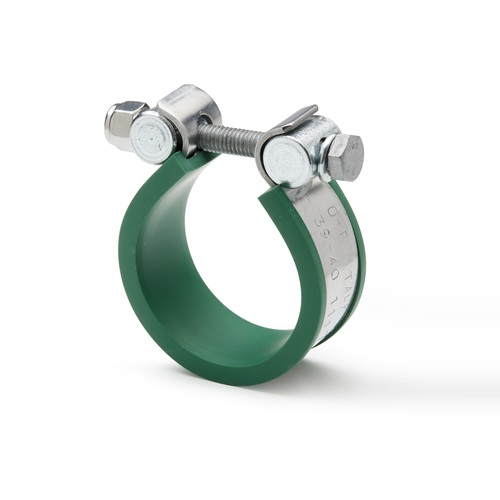

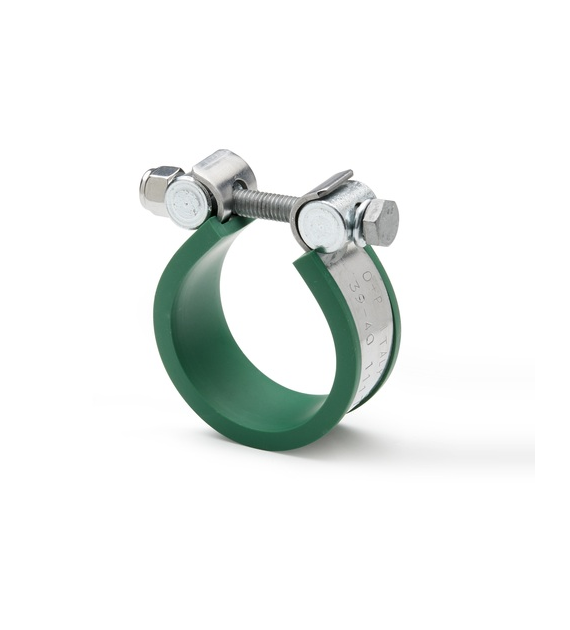

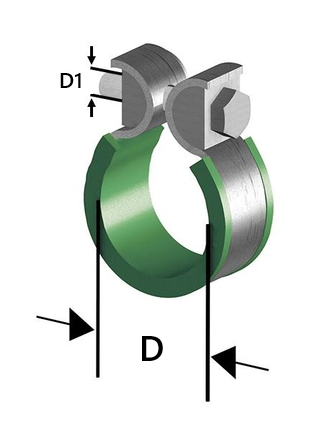

Opaska STOPFLEX 72-74 mm

Symbol STOPFA7274
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
0.14kg

STOPFLEX - system zabezpieczenia w razie rozerwania przewodów hydraulicznych

Gwarancja bezpieczeństwa

Energia zawarta w przewodzie będącym pod ciśnieniem, w razie pęknięcia przewodu może być bardzo niebezpieczna dla opratorów i maszyn, znajdujących się w jego sąsiedztwie.

STOPFLEX został stworzony w celu zapanowania nad przewodem, który uległ awarii i niedopuszczenia do jego niekontrolowanego przemieszczania.
STOPFLEX to opatentowane rozwiązania techniczne zapewniejące zwiększenie bezpieczeństwa ludzi i urządzeń.

Uniwersalne zastosowanie

Komponenty systemu STOPFLEX mogą być zamontowane do każdego przewodu hydraulicznego.

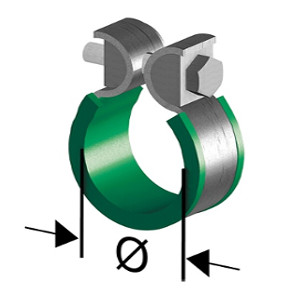

Specjalna opaska wyposażona w warstwę gumową, oraz linka ze stali nierdzewnej zapewniają swobodną pracę przewodu hydraulicznego.
Uchwyty mocujące mogą być przykręcane do nypli, kołnierzy SAE lub innych komponentów systemu hydraulicznego.

Przetestowana ochrona

System STOPFLEX, został przetestowany na etapie produkcji i zapewnia zabezpieczenie przewodów hydraulicznych pracujących nawet pod maksymalnym - odpowiednim dla danego przewodu ciśnieniem, pod warunkiem jego poprawnego zamontowania, zgodnie z poniższymi normami:


EN 853 EN 854 EN 855
EN 856 EN 857 SAE J517


Na rynku występują przewody przekraczające ciśnienia podane w powyższych normach. W przypadku stosowania systemu STOPFLEX do takich przewodów, prosimy o wcześniejszy kontakt z naszym działem technicznym.


Zasada działania

ETAP 1. Wysuwanie się węża ze złączki

STOPFLEX pod warunkiem poprawnego zamontowania powstrzymuje wąż przed niekontrolowanym przemieszczaniem. W typ etapie wysuwający sie wąż zyskuje prędkość i dużą energię w wyniku rosnącego ciśnienia oleju wewnątrz przewodu.

ETAP 2. Uwolnienie węża

Na tym etapie z węża zaczyna wybodywać się olej hydrauliczny, wąż zaczyna uwalniać energię powodując zagrożenie dla operatorów oraz urządzeń.

ETAP 3. Przytrzymanie węża

STOPFLEX zaczyna działać. Linka ze stali nierdzewnej przytrzymuje wąż, zapobiegając jego niekontrolowanemu przemieszczeniu a elementy systemu deformują się pochłaniając energię węża. Ten krytyczny etap w którym elementy systemu STOPFLEX zatrzymują niebezpieczne przemieszczanie węża trwa zalednie ułamki sekund.



STOPFLEX - system zabezpieczenia w razie rozerwania przewodów hydraulicznych

Gwarancja bezpieczeństwa

Energia zawarta w przewodzie będącym pod ciśnieniem, w razie pęknięcia przewodu może być bardzo niebezpieczna dla opratorów i maszyn, znajdujących się w jego sąsiedztwie.

STOPFLEX został stworzony w celu zapanowania nad przewodem, który uległ awarii i niedopuszczenia do jego niekontrolowanego przemieszczania.
STOPFLEX to opatentowane rozwiązania techniczne zapewniejące zwiększenie bezpieczeństwa ludzi i urządzeń.

Uniwersalne zastosowanie

Komponenty systemu STOPFLEX mogą być zamontowane do każdego przewodu hydraulicznego.
Specjalna opaska wyposażona w warstwę gumową, oraz linka ze stali nierdzewnej zapewniają swobodną pracę przewodu hydraulicznego.
Uchwyty mocujące mogą być przykręcane do nypli, kołnierzy SAE lub innych komponentów systemu hydraulicznego.

Przetestowana ochrona

System STOPFLEX, został przetestowany na etapie produkcji i zapewnia zabezpieczenie przewodów hydraulicznych pracujących nawet pod maksymalnym - odpowiednim dla danego przewodu ciśnieniem, pod warunkiem jego poprawnego zamontowania, zgodnie z poniższymi normami:


EN 853 EN 854 EN 855
EN 856 EN 857 SAE J517


Na rynku występują przewody przekraczające ciśnienia podane w powyższych normach. W przypadku stosowania systemu STOPFLEX do takich przewodów, prosimy o wcześniejszy kontakt z naszym działem technicznym.


Zasada działania

ETAP 1. Wysuwanie się węża ze złączki

STOPFLEX pod warunkiem poprawnego zamontowania powstrzymuje wąż przed niekontrolowanym przemieszczaniem. W typ etapie wysuwający sie wąż zyskuje prędkość i dużą energię w wyniku rosnącego ciśnienia oleju wewnątrz przewodu.

ETAP 2. Uwolnienie węża

Na tym etapie z węża zaczyna wybodywać się olej hydrauliczny, wąż zaczyna uwalniać energię powodując zagrożenie dla operatorów oraz urządzeń.

ETAP 3. Przytrzymanie węża

STOPFLEX zaczyna działać. Linka ze stali nierdzewnej przytrzymuje wąż, zapobiegając jego niekontrolowanemu przemieszczeniu a elementy systemu deformują się pochłaniając energię węża. Ten krytyczny etap w którym elementy systemu STOPFLEX zatrzymują niebezpieczne przemieszczanie węża trwa zalednie ułamki sekund.
