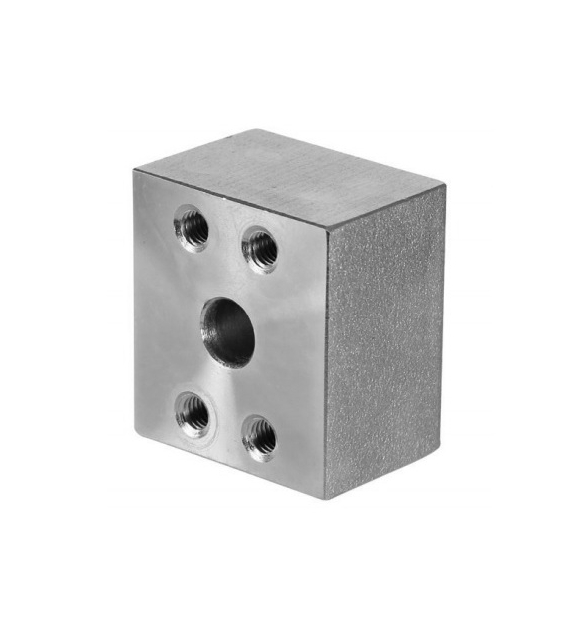

Płyta pośrednia kołnierza SAE przeznaczona do połączeń hydraulicznych w systemach zgodnych z normą SAE J518 oraz ISO 6162-1 (seria 3000 PSI).
Element stosowany jest jako płyta łącząca pomiędzy dwoma kołnierzami SAE, umożliwiająca bezpieczne i szczelne połączenie elementów hydraulicznych w układach wysokociśnieniowych.
Rozwiązanie to jest powszechnie wykorzystywane w hydraulice siłowej w maszynach przemysłowych, budowlanych oraz urządzeniach hydraulicznych.
Płyta wykonana jest z wysokiej jakości stali, co zapewnia dużą wytrzymałość mechaniczną oraz niezawodną pracę w instalacjach hydraulicznych.

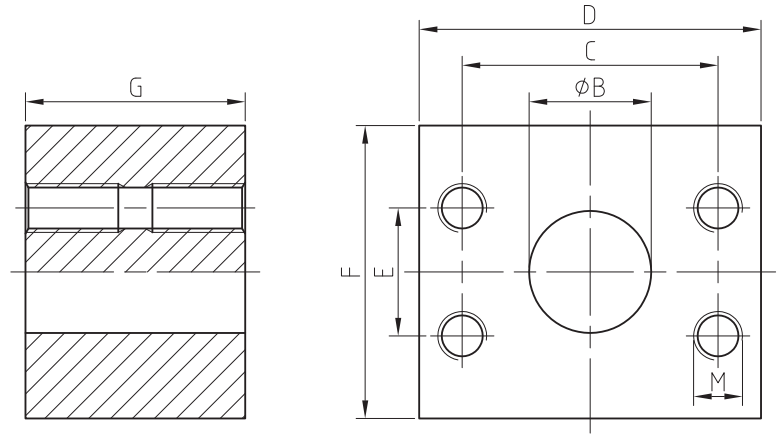

| Symbol | Rozmiar | Ciśnienie pracy ( bar ) | B | C | D | E | F | G | M |
| SAE 3000 | dla śrub 10.9 | ||||||||
| ZFG080 | ¹ ⁄₂" | 350 | 13 | 38,1 | 55 | 17,5 | 50 | 35 | M 8 |
| ZFG100 | ³⁄₄" | 350 | 19 | 47,6 | 65 | 22,3 | 50 | 40 | M 10 |
| ZFG102 | 1" | 320 | 25 | 52,4 | 70 | 26,2 | 60 | 45 | M 10 |
| ZFG104 | 1¹⁄₄" | 280 | 32 | 58,7 | 80 | 30,2 | 70 | 50 | M 10 |
| ZFG106 | 1¹ ⁄₂" | 210 | 38 | 69,9 | 95 | 35,7 | 80 | 50 | M 12 |
| ZFG108 | 2" | 210 | 51 | 77,8 | 105 | 42,9 | 95 | 50 | M 12 |
| Symbol | Rozmiar | Ciśnienie pracy ( bar ) | B | C | D | E | F | G | M |
| SAE 6000 | dla śrub 10.9 | ||||||||
| ZFG401 | ¹ ⁄₂" | 420 | 13 | 40,5 | 55 | 18,2 | 50 | 35 | M 8 |
| ZFG402 | ³⁄₄" | 420 | 19 | 50,8 | 70 | 23,8 | 60 | 45 | M 10 |
| ZFG403 | 1" | 420 | 25 | 57,2 | 80 | 27,8 | 70 | 50 | M 12 |
| ZFG404 | 1¹⁄₄" | 420 | 32 | 66,6 | 95 | 31,8 | 80 | 50 | M 14 |
| ZFG405 | 1¹ ⁄₂" | 420 | 38 | 79,3 | 115 | 36,5 | 95 | 60 | M 16 |
| ZFG406 | 2" | 420 | 51 | 96,8 | 135 | 44,5 | 115 | 65 | M 20 |
Płyta pośrednia kołnierza SAE przeznaczona do połączeń hydraulicznych w systemach zgodnych z normą SAE J518 oraz ISO 6162-1 (seria 3000 PSI).
Element stosowany jest jako płyta łącząca pomiędzy dwoma kołnierzami SAE, umożliwiająca bezpieczne i szczelne połączenie elementów hydraulicznych w układach wysokociśnieniowych.
Rozwiązanie to jest powszechnie wykorzystywane w hydraulice siłowej w maszynach przemysłowych, budowlanych oraz urządzeniach hydraulicznych.
Płyta wykonana jest z wysokiej jakości stali, co zapewnia dużą wytrzymałość mechaniczną oraz niezawodną pracę w instalacjach hydraulicznych.
| Symbol | Rozmiar | Ciśnienie pracy ( bar ) | B | C | D | E | F | G | M |
| SAE 3000 | dla śrub 10.9 | ||||||||
| ZFG080 | ¹ ⁄₂" | 350 | 13 | 38,1 | 55 | 17,5 | 50 | 35 | M 8 |
| ZFG100 | ³⁄₄" | 350 | 19 | 47,6 | 65 | 22,3 | 50 | 40 | M 10 |
| ZFG102 | 1" | 320 | 25 | 52,4 | 70 | 26,2 | 60 | 45 | M 10 |
| ZFG104 | 1¹⁄₄" | 280 | 32 | 58,7 | 80 | 30,2 | 70 | 50 | M 10 |
| ZFG106 | 1¹ ⁄₂" | 210 | 38 | 69,9 | 95 | 35,7 | 80 | 50 | M 12 |
| ZFG108 | 2" | 210 | 51 | 77,8 | 105 | 42,9 | 95 | 50 | M 12 |
| Symbol | Rozmiar | Ciśnienie pracy ( bar ) | B | C | D | E | F | G | M |
| SAE 6000 | dla śrub 10.9 | ||||||||
| ZFG401 | ¹ ⁄₂" | 420 | 13 | 40,5 | 55 | 18,2 | 50 | 35 | M 8 |
| ZFG402 | ³⁄₄" | 420 | 19 | 50,8 | 70 | 23,8 | 60 | 45 | M 10 |
| ZFG403 | 1" | 420 | 25 | 57,2 | 80 | 27,8 | 70 | 50 | M 12 |
| ZFG404 | 1¹⁄₄" | 420 | 32 | 66,6 | 95 | 31,8 | 80 | 50 | M 14 |
| ZFG405 | 1¹ ⁄₂" | 420 | 38 | 79,3 | 115 | 36,5 | 95 | 60 | M 16 |
| ZFG406 | 2" | 420 | 51 | 96,8 | 135 | 44,5 | 115 | 65 | M 20 |
