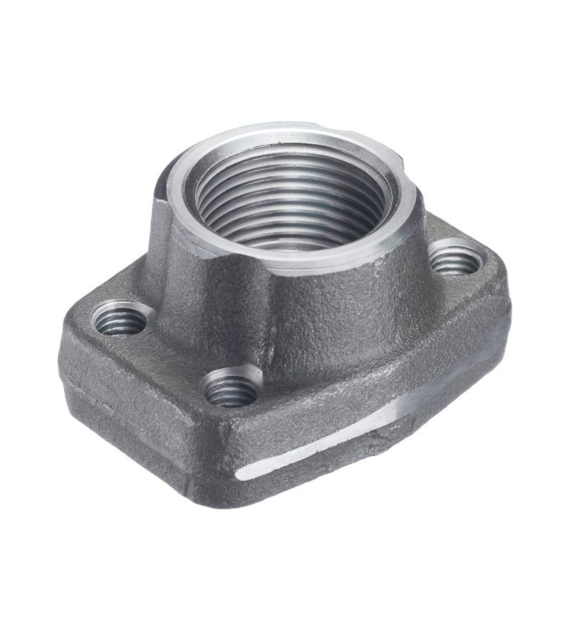

Przeciwkołnierz 3000 psi 2.1/2 SAE x 2.1/2 BSP

Symbol GFS110G
Stan / termin realizacji:
Jednostka podstawowa
szt.
Gwint wewnętrzny - calowy:
Rozmiar kołnierza:
Typ kołnierza:

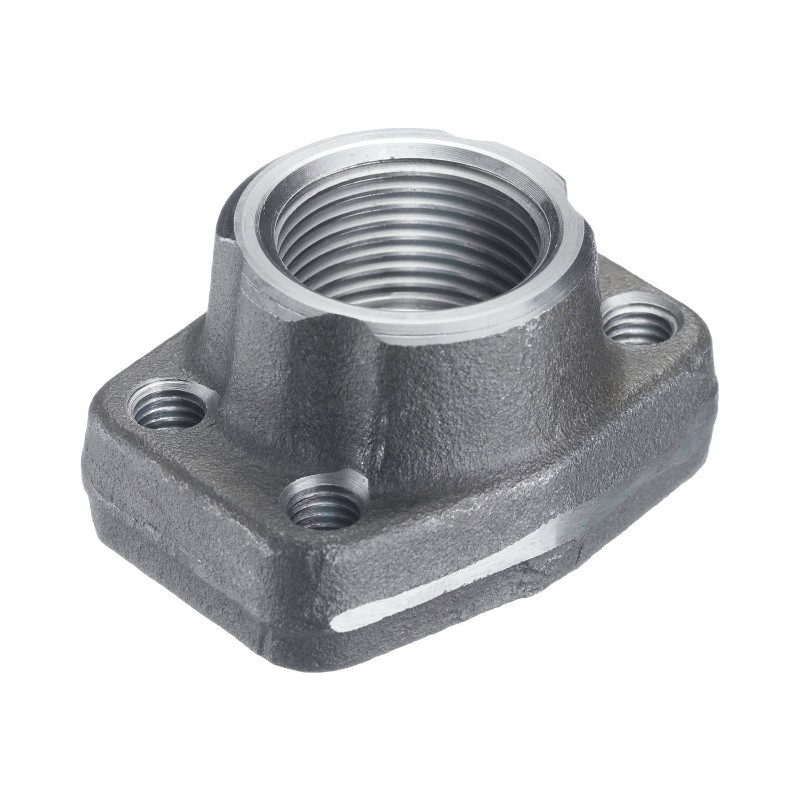

Przeciwkołnierz SAE 3000 gwint BSP, typ: GFS



Symbol Rozmiar Wymiary Gwint Ciśnienie
SAE
3000 A B C D E F G H I M M bar

metryczna UNC
GFS 080 G 1/2” G 1/2” 13 38,1 54 17,5 46 36 16 19 M 8 ⁵⁄₁₆ 350
GFS 080 G038 1/2” G 3/8” 13 38,1 54 17,5 46 36 16 19 M 8 ⁵⁄₁₆ 350
GFS 100 G 3/4” G 3/4” 19 47,6 65 22,3 50 36 18 19 M 10 ³⁄₈ 350
GFS 100 G012 3/4” G 1/2” 13 47,6 65 22,3 50 36 18 19 M 10 ³⁄₈ 350
GFS 102 G 1” G 1” 25 52,4 70 26,2 55 38 18 22 M 10 ³⁄₈ 250
GFS 102 G034 1” G 3/4” 19 52,4 70 26,2 55 38 18 22 M 10 ³⁄₈ 250
GFS 104 G 1 1/4” G 11/4” 32 58,7 79 30,2 68 41 21 22 M 10 ⁷⁄₁₆ 200
GFS 104 G100 1 1/4” G 1” 25 58,7 79 30,2 68 41 21 22 M 10 ⁷⁄₁₆ 200
GFS 106 G 1 1/2” G 11/2” 38 69,9 93 35,7 78 45 25 24 M 12 ¹⁄₂ 200
GFS 106 G114 1 1/2” G 11/4” 32 69,9 93 35,7 78 45 27 24 M 12 ¹⁄₂ 200
GFS 108 G 2” G 2” 51 77,8 102 42,9 90 45 25 30 M 12 ¹⁄₂ 160
GFS 108 G112 2” G 11/2” 38 77,8 102 42,9 90 45 25 26 M 12 ¹⁄₂ 160
GFS 110 G 2 1/2” G 21/2” 63 88,9 114 50,8 105 50 25 30 M 12 ¹⁄₂ 100
GFS 110 G200 2 1/2” G 2” 51 88,9 114 50,8 105 50 25 30 M 12 ¹⁄₂ 100
GFS 112 G 3” G 3” 73 106,4 134 61,9 124 50 27 34 M 16 ⁵⁄₈ 100
GFS 112 G212 3” G 21/2” 63 106,4 134 61,9 124 50 27 30 M 16 ⁵⁄₈ 100
GFS 114 G 3 1/2” G 31/2” 89 120,7 152 69,9 136 48 27 34 M 16 ⁵⁄₈ 35
GFS 114 G300 3 1/2” G 3” 73 120,7 152 69,9 136 48 27 34 M 16 ⁵⁄₈ 35
GFS 116 G 4” G 4” 99 130,2 162 77,8 146 48 27 34 M 16 ⁵⁄₈ 35
GFS 116 G312 4” G 31/2” 89 130,2 162 77,8 146 48 27 34 M 16 ⁵⁄₈ 35
GFS 118 G 5” G 5” 120 152,4 184 92,1 180 50 28 30 M 16 ⁵⁄₈ 35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Przeciwkołnierz SAE 3000 gwint BSP, typ: GFS



Symbol Rozmiar Wymiary Gwint Ciśnienie
SAE
3000 A B C D E F G H I M M bar

metryczna UNC
GFS 080 G 1/2” G 1/2” 13 38,1 54 17,5 46 36 16 19 M 8 ⁵⁄₁₆ 350
GFS 080 G038 1/2” G 3/8” 13 38,1 54 17,5 46 36 16 19 M 8 ⁵⁄₁₆ 350
GFS 100 G 3/4” G 3/4” 19 47,6 65 22,3 50 36 18 19 M 10 ³⁄₈ 350
GFS 100 G012 3/4” G 1/2” 13 47,6 65 22,3 50 36 18 19 M 10 ³⁄₈ 350
GFS 102 G 1” G 1” 25 52,4 70 26,2 55 38 18 22 M 10 ³⁄₈ 250
GFS 102 G034 1” G 3/4” 19 52,4 70 26,2 55 38 18 22 M 10 ³⁄₈ 250
GFS 104 G 1 1/4” G 11/4” 32 58,7 79 30,2 68 41 21 22 M 10 ⁷⁄₁₆ 200
GFS 104 G100 1 1/4” G 1” 25 58,7 79 30,2 68 41 21 22 M 10 ⁷⁄₁₆ 200
GFS 106 G 1 1/2” G 11/2” 38 69,9 93 35,7 78 45 25 24 M 12 ¹⁄₂ 200
GFS 106 G114 1 1/2” G 11/4” 32 69,9 93 35,7 78 45 27 24 M 12 ¹⁄₂ 200
GFS 108 G 2” G 2” 51 77,8 102 42,9 90 45 25 30 M 12 ¹⁄₂ 160
GFS 108 G112 2” G 11/2” 38 77,8 102 42,9 90 45 25 26 M 12 ¹⁄₂ 160
GFS 110 G 2 1/2” G 21/2” 63 88,9 114 50,8 105 50 25 30 M 12 ¹⁄₂ 100
GFS 110 G200 2 1/2” G 2” 51 88,9 114 50,8 105 50 25 30 M 12 ¹⁄₂ 100
GFS 112 G 3” G 3” 73 106,4 134 61,9 124 50 27 34 M 16 ⁵⁄₈ 100
GFS 112 G212 3” G 21/2” 63 106,4 134 61,9 124 50 27 30 M 16 ⁵⁄₈ 100
GFS 114 G 3 1/2” G 31/2” 89 120,7 152 69,9 136 48 27 34 M 16 ⁵⁄₈ 35
GFS 114 G300 3 1/2” G 3” 73 120,7 152 69,9 136 48 27 34 M 16 ⁵⁄₈ 35
GFS 116 G 4” G 4” 99 130,2 162 77,8 146 48 27 34 M 16 ⁵⁄₈ 35
GFS 116 G312 4” G 31/2” 89 130,2 162 77,8 146 48 27 34 M 16 ⁵⁄₈ 35
GFS 118 G 5” G 5” 120 152,4 184 92,1 180 50 28 30 M 16 ⁵⁄₈ 35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
