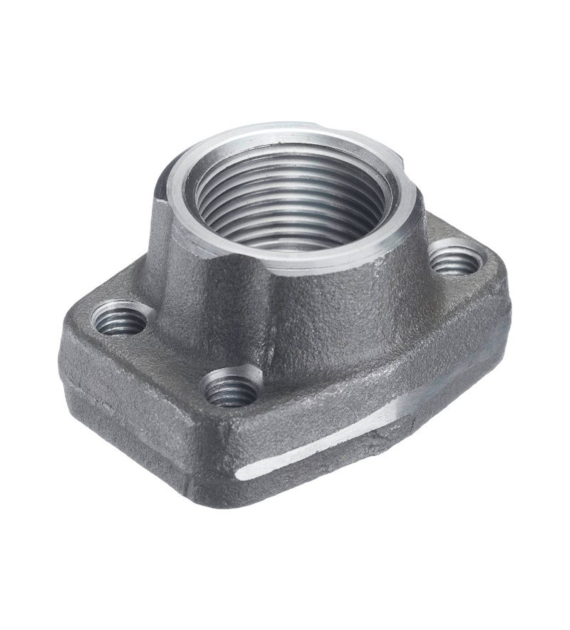

Przeciwkołnierz SAE 6000 gwint BSP, typ: GFS
| Symbol | Rozmiar | Wymiary | Gwint | Ciśnienie | |||||||||
| SAE | |||||||||||||
| 6000 | A | B | C | D | E | F | G | H | I | M | M | bar | |
| metryczna | UNC | ||||||||||||
| GFS 401 G012 | 1/2” | G 1/2” | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 19 | M 8 | ⁵⁄₁₆ | 350 |
| GFS 401 G038 | 1/2” | G 3/8” | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 19 | M 8 | ⁵⁄₁₆ | 350 |
| GFS 402 G | 3/4” | G 3/4” | 19 | 50,8 | 71 | 23,8 | 55 | 35 | 21 | 22 | M 10 | ³⁄₈ | 350 |
| GFS 402 G012 | 3/4” | G 1/2” | 13 | 50,8 | 71 | 23,8 | 55 | 35 | 21 | 22 | M 10 | ³⁄₈ | 350 |
| GFS 403 G | 1” | G 1” | 25 | 57,2 | 81 | 27,8 | 65 | 42 | 25 | 24 | M 12 | ⁷⁄₁₆ | 350 |
| GFS 403 G034 | 1” | G 3/4” | 19 | 57,2 | 81 | 27,8 | 65 | 42 | 25 | 24 | M 12 | ⁷⁄₁₆ | 350 |
| GFS 404 G | 1 1/4” | G 11/4” | 32 | 66,6 | 95 | 31,8 | 78 | 45 | 27 | 25 | M 14 | ¹⁄₂ | 350 |
| GFS 404 G100 | 1 1/4” | G 1” | 25 | 66,6 | 95 | 31,8 | 78 | 45 | 27 | 25 | M 14 | ¹⁄₂ | 350 |
| GFS 405 G | 1 1/2” | G 11/2” | 38 | 79,3 | 112 | 36,5 | 94 | 50 | 30 | 28 | M 16 | ⁵⁄₈ | 350 |
| GFS 405 G114 | 1 1/2” | G 11/4" | 32 | 79,3 | 112 | 36,5 | 94 | 50 | 30 | 28 | M 16 | ⁵⁄₈ | 350 |
| GFS 406 G | 2” | G 2” | 51 | 96,8 | 134 | 44,5 | 114 | 65 | 37 | 30 | M 20 | ³⁄₄ | 350 |
| GFS 406 G112 | 2” | G 11/2” | 38 | 96,8 | 134 | 44,5 | 114 | 65 | 37 | 30 | M 20 | ³⁄₄ | 350 |
| GFS 407 G | 2 1/2” | G 21/2” | 63 | 123,8 | 180 | 58,8 | 152 | 80 | 45 | 32 | M 24 | 350 | |
| GFS 408 G | 3” | G 3" | 73 | 152,4 | 208 | 71,6 | 178 | 90 | 55 | 40 | M 30 | 350 | |
Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
Przeciwkołnierz SAE 6000 gwint BSP, typ: GFS
| Symbol | Rozmiar | Wymiary | Gwint | Ciśnienie | |||||||||
| SAE | |||||||||||||
| 6000 | A | B | C | D | E | F | G | H | I | M | M | bar | |
| metryczna | UNC | ||||||||||||
| GFS 401 G012 | 1/2” | G 1/2” | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 19 | M 8 | ⁵⁄₁₆ | 350 |
| GFS 401 G038 | 1/2” | G 3/8” | 13 | 40,5 | 54 | 18,2 | 46 | 36 | 16 | 19 | M 8 | ⁵⁄₁₆ | 350 |
| GFS 402 G | 3/4” | G 3/4” | 19 | 50,8 | 71 | 23,8 | 55 | 35 | 21 | 22 | M 10 | ³⁄₈ | 350 |
| GFS 402 G012 | 3/4” | G 1/2” | 13 | 50,8 | 71 | 23,8 | 55 | 35 | 21 | 22 | M 10 | ³⁄₈ | 350 |
| GFS 403 G | 1” | G 1” | 25 | 57,2 | 81 | 27,8 | 65 | 42 | 25 | 24 | M 12 | ⁷⁄₁₆ | 350 |
| GFS 403 G034 | 1” | G 3/4” | 19 | 57,2 | 81 | 27,8 | 65 | 42 | 25 | 24 | M 12 | ⁷⁄₁₆ | 350 |
| GFS 404 G | 1 1/4” | G 11/4” | 32 | 66,6 | 95 | 31,8 | 78 | 45 | 27 | 25 | M 14 | ¹⁄₂ | 350 |
| GFS 404 G100 | 1 1/4” | G 1” | 25 | 66,6 | 95 | 31,8 | 78 | 45 | 27 | 25 | M 14 | ¹⁄₂ | 350 |
| GFS 405 G | 1 1/2” | G 11/2” | 38 | 79,3 | 112 | 36,5 | 94 | 50 | 30 | 28 | M 16 | ⁵⁄₈ | 350 |
| GFS 405 G114 | 1 1/2” | G 11/4" | 32 | 79,3 | 112 | 36,5 | 94 | 50 | 30 | 28 | M 16 | ⁵⁄₈ | 350 |
| GFS 406 G | 2” | G 2” | 51 | 96,8 | 134 | 44,5 | 114 | 65 | 37 | 30 | M 20 | ³⁄₄ | 350 |
| GFS 406 G112 | 2” | G 11/2” | 38 | 96,8 | 134 | 44,5 | 114 | 65 | 37 | 30 | M 20 | ³⁄₄ | 350 |
| GFS 407 G | 2 1/2” | G 21/2” | 63 | 123,8 | 180 | 58,8 | 152 | 80 | 45 | 32 | M 24 | 350 | |
| GFS 408 G | 3” | G 3" | 73 | 152,4 | 208 | 71,6 | 178 | 90 | 55 | 40 | M 30 | 350 | |
Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
