Kategorie: Hydraulika siłowa \ Przyłącza kołnierzowe \ Przeciwkołnierze do wspawania

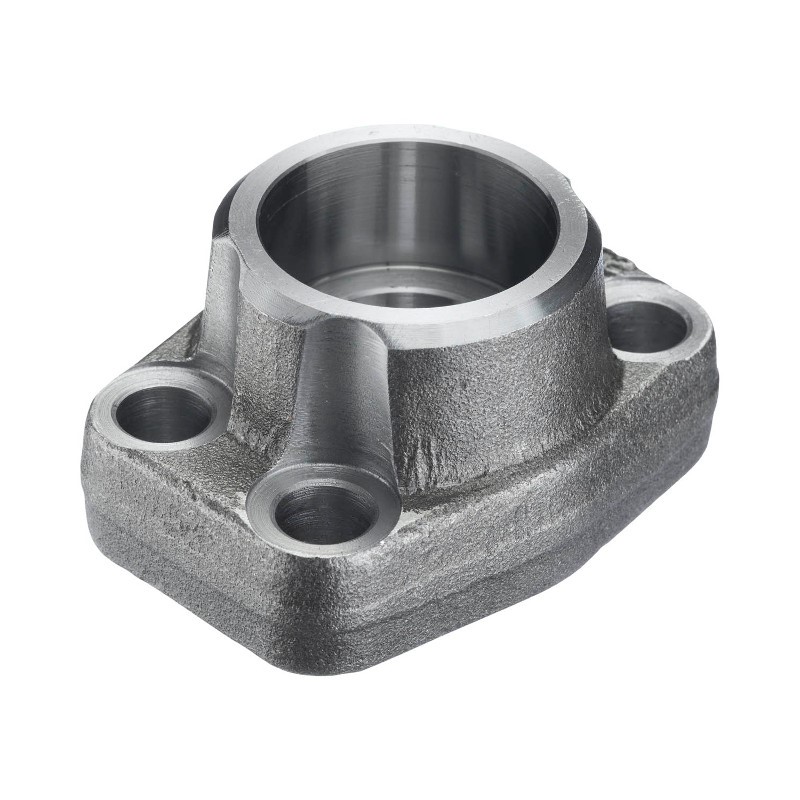

Przeciwkołnierz do wspawania 3000 psi 2 SAE-R61

Symbol GFS108S
Stan / termin realizacji:
Jednostka podstawowa
szt.
Rozmiar kołnierza:
2" SAE
Typ kołnierza:
Spawane
Przeciwkołnierz do wspawania 3000 psi 2 SAE-R61

Przeciwkołnierz SAE do wspawania, seria 3000, gwint BSP, typ: GFS_S



Symbol Rozmiar Wymiary Śruba Ciśnienie
SAE
3000 A B C D E F G H I L M M bar

 metryczna UNC
GFS 080 S 1/2” 21,6 13 38,1 54 17,5 46 36 16 19 9 M 8 ⁵⁄₁₆ 350
GFS 080 S-038 1/2” 17,5 13 38,1 54 17,5 46 36 16 19 9 M 8 ⁵⁄₁₆ 350
GFS 080 S A20 1/2” 20,3 13 38,1 54 17,5 46 36 16 19 9 M 8 ⁵⁄₁₆ 350
GFS 100 S 3/4” 27,2 19 47,6 65 22,3 50 36 18 19 11 M 10 ³⁄₈ 350
GFS 100 S A25 3/4” 25,3 19 47,6 65 22,3 50 36 18 19 11 M 10 ³⁄₈ 350
GFS 102 S 1” 34 25 52,4 70 26,2 55 38 18 19 11 M 10 ³⁄₈ 250
GFS 102 S A30 1” 30,3 25 52,4 70 26,2 55 38 18 19 11 M 10 ³⁄₈ 250
GFS 104 S 1 1/4” 42,8 32 58,7 79 30,2 68 41 21 22 11,5 M 10 ⁷⁄₁₆ 200
GFS 104 S A38 1 1/4” 38,3 32 58,7 79 30,2 68 41 21 22 11,5 M 10 ⁷⁄₁₆ 200
GFS 106 S 1 1/2” 48,6 38 69,9 93 35,7 78 45 25 24 13,5 M 12 ¹⁄₂ 200
GFS 106 S A50 1 1/2” 50,5 38 69,9 93 35,7 78 45 25 24 13,5 M 12 ¹⁄₂ 200
GFS 108 S 2” 61 51 77,8 102 42,9 90 45 25 26 13,5 M 12 ¹⁄₂ 160
GFS 110 S 2 1/2” 76,6 63 88,9 114 50,8 105 50 25 30 13,5 M 12 ¹⁄₂ 100
GFS 112 S 3” 90,5 73 106,4 134 61,9 124 50 27 34 17,5 M 16 ⁵⁄₈ 100
GFS 114 S 3 1/2” 103 89 120,7 152 69,9 136 48 27 34 17,5 M 16 ⁵⁄₈ 35
GFS 116 S 4” 115,5 99 130,2 162 77,8 146 48 27 34 17,5 M 16 ⁵⁄₈ 35
GFS 118 S 5” 142 120 152,4 184 92,1 181 50 28 28 17,5 M 16 ⁵⁄₈ 35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.

Przeciwkołnierz SAE do wspawania, seria 3000, gwint BSP, typ: GFS_S



Symbol Rozmiar Wymiary Śruba Ciśnienie
SAE
3000 A B C D E F G H I L M M bar

 metryczna UNC
GFS 080 S 1/2” 21,6 13 38,1 54 17,5 46 36 16 19 9 M 8 ⁵⁄₁₆ 350
GFS 080 S-038 1/2” 17,5 13 38,1 54 17,5 46 36 16 19 9 M 8 ⁵⁄₁₆ 350
GFS 080 S A20 1/2” 20,3 13 38,1 54 17,5 46 36 16 19 9 M 8 ⁵⁄₁₆ 350
GFS 100 S 3/4” 27,2 19 47,6 65 22,3 50 36 18 19 11 M 10 ³⁄₈ 350
GFS 100 S A25 3/4” 25,3 19 47,6 65 22,3 50 36 18 19 11 M 10 ³⁄₈ 350
GFS 102 S 1” 34 25 52,4 70 26,2 55 38 18 19 11 M 10 ³⁄₈ 250
GFS 102 S A30 1” 30,3 25 52,4 70 26,2 55 38 18 19 11 M 10 ³⁄₈ 250
GFS 104 S 1 1/4” 42,8 32 58,7 79 30,2 68 41 21 22 11,5 M 10 ⁷⁄₁₆ 200
GFS 104 S A38 1 1/4” 38,3 32 58,7 79 30,2 68 41 21 22 11,5 M 10 ⁷⁄₁₆ 200
GFS 106 S 1 1/2” 48,6 38 69,9 93 35,7 78 45 25 24 13,5 M 12 ¹⁄₂ 200
GFS 106 S A50 1 1/2” 50,5 38 69,9 93 35,7 78 45 25 24 13,5 M 12 ¹⁄₂ 200
GFS 108 S 2” 61 51 77,8 102 42,9 90 45 25 26 13,5 M 12 ¹⁄₂ 160
GFS 110 S 2 1/2” 76,6 63 88,9 114 50,8 105 50 25 30 13,5 M 12 ¹⁄₂ 100
GFS 112 S 3” 90,5 73 106,4 134 61,9 124 50 27 34 17,5 M 16 ⁵⁄₈ 100
GFS 114 S 3 1/2” 103 89 120,7 152 69,9 136 48 27 34 17,5 M 16 ⁵⁄₈ 35
GFS 116 S 4” 115,5 99 130,2 162 77,8 146 48 27 34 17,5 M 16 ⁵⁄₈ 35
GFS 118 S 5” 142 120 152,4 184 92,1 181 50 28 28 17,5 M 16 ⁵⁄₈ 35

Pomimo starannego sprawdzania i weryfikacji danych zawartych powyżej nie możemy zagwarantować, że w każdym przypadku odpowiadają one rzeczywistym wymiarom lub parametrom.
