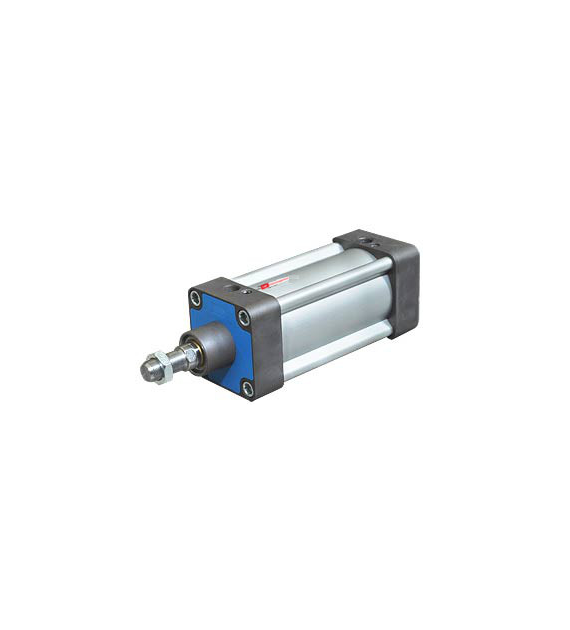

Siłownik pneumatyczny SMC 80 skok 800

Symbol NP-CDA2B80-800Z
Stan / termin realizacji:
Jednostka podstawowa
szt.
Siłownik pneumatyczny SMC 80 skok 800

PPI - Siłowniki znormalizowane wg ISO 6431 / ISO 15552

Dane techniczne:

- średnica tłoka: 32 - 125 mm
- zakres skoków: 10 - 1000 mm
- ciśnienie: 1 - 10 bar
- temperatura: 0º C (pow. osuszone od -20º C) do + 80º C
- medium: przygotowane sprężone powietrze



Ømm A B D E F G L R AM BG EE KK SW VA VD WH
32 12 30 M6 47 48 28 94 32,5 22 16 G1/8 M10x1,25 10 4 20 26
40 16 35 M6 53 54 31,5 105 38 24 16 G1/4 M12x1,25 13 4 22 30
50 20 40 M8 65 69 31,5 106 46,5 32 16 G1/4 M16x1,5 16 4 28 37
63 20 45 M8 75 69 35 121 56,5 32 16 G3/8 M16x1,5 16 4 28 37
80 25 45 M10 95 86 36 128 72 40 16 G3/8 M20x1,5 21 4 34 46
100 25 55 M10 115 91 41 138 89 40 16 G1/2 M20x1,5 21 4 38 51
125 32 60 M12 140 119 45 160 110 54 20 G1/2 M27x2 27 5 50 65



Orientacyjne wartości Siły [N] w zależności od ciśnienia dla siłowników PPI:

Średnica tłoka Średnica tłoczyska Powierzchnia pracy mm2 Ciśnienie robocze (bar)
1 2 3 4 5 6 7 8 9 10
Siła [N] dla podanego ciśnienia
ø12 6 wys = 113 11 23 34 45 57 68 79 90 102 113
pow = 85 8 17 25 34 42 51 59 68 76 85
ø16 8 wys = 201 20 40 60 80 101 121 141 161 181 201
pow = 151 15 30 45 60 75 90 106 121 136 151
ø20 10 wys = 314 31 63 94 126 157 188 220 251 283 314
pow = 236 24 47 71 94 118 141 165 118 212 236
ø25 10 wys = 491 49 98 147 196 245 295 344 393 442 491
pow = 412 41 82 124 165 206 247 289 330 371 412
ø32 12 wys = 804 80 161 241 322 402 483 563 643 724 804
pow = 691 69 138 207 276 346 415 484 553 622 691
ø40 16 wys = 1257 126 251 377 503 628 754 880 1005 1131 1257
pow = 1056 106 211 317 422 528 633 739 844 950 1056
ø50 20 wys = 1963 196 393 589 785 982 1178 1374 1571 1767 1963
pow = 1649 165 330 495 660 825 990 1155 1319 1484 1649
ø63 20 wys = 3117 312 623 935 1247 1559 1870 2182 2494 2806 3117
pow = 2803 280 561 841 1121 1402 1682 1962 2242 2523 2803
ø80 25 wys = 5027 503 1005 1508 2011 2513 3016 3519 4021 4524 5027
pow = 4536 454 907 1361 1814 2268 2721 3175 3629 4082 4536
ø100 25 wys = 7854 785 1571 2356 3142 3927 4712 5498 6283 7069 7854
pow = 7363 736 1473 2209 2945 3682 4418 5154 5890 6627 7363
ø125 32 wys=12272 1227 2454 3682 4909 6136 7363 8590 9817 11045 12272
pow=11468 1147 2294 3440 4587 5734 6881 8027 9174 10321 11468
ø160 40 wys=20116 2011 4021 6032 8042 10053 12064 14074 16085 18096 20106
pow=18850 1885 3770 56525 7540 9425 11310 13195 15080 16965 18850
ø200 40 wys=31416 3142 6283 9425 12566 15708 18850 21991 25133 28274 31416
pow=30159 3016 6032 9048 12064 15080 18096 21112 24127 27143 30159
wys - wysuw pow - powrót








PPI - Siłowniki znormalizowane wg ISO 6431 / ISO 15552

Dane techniczne:

- średnica tłoka: 32 - 125 mm
- zakres skoków: 10 - 1000 mm
- ciśnienie: 1 - 10 bar
- temperatura: 0º C (pow. osuszone od -20º C) do + 80º C
- medium: przygotowane sprężone powietrze



Ømm A B D E F G L R AM BG EE KK SW VA VD WH
32 12 30 M6 47 48 28 94 32,5 22 16 G1/8 M10x1,25 10 4 20 26
40 16 35 M6 53 54 31,5 105 38 24 16 G1/4 M12x1,25 13 4 22 30
50 20 40 M8 65 69 31,5 106 46,5 32 16 G1/4 M16x1,5 16 4 28 37
63 20 45 M8 75 69 35 121 56,5 32 16 G3/8 M16x1,5 16 4 28 37
80 25 45 M10 95 86 36 128 72 40 16 G3/8 M20x1,5 21 4 34 46
100 25 55 M10 115 91 41 138 89 40 16 G1/2 M20x1,5 21 4 38 51
125 32 60 M12 140 119 45 160 110 54 20 G1/2 M27x2 27 5 50 65



Orientacyjne wartości Siły [N] w zależności od ciśnienia dla siłowników PPI:

Średnica tłoka Średnica tłoczyska Powierzchnia pracy mm2 Ciśnienie robocze (bar)
1 2 3 4 5 6 7 8 9 10
Siła [N] dla podanego ciśnienia
ø12 6 wys = 113 11 23 34 45 57 68 79 90 102 113
pow = 85 8 17 25 34 42 51 59 68 76 85
ø16 8 wys = 201 20 40 60 80 101 121 141 161 181 201
pow = 151 15 30 45 60 75 90 106 121 136 151
ø20 10 wys = 314 31 63 94 126 157 188 220 251 283 314
pow = 236 24 47 71 94 118 141 165 118 212 236
ø25 10 wys = 491 49 98 147 196 245 295 344 393 442 491
pow = 412 41 82 124 165 206 247 289 330 371 412
ø32 12 wys = 804 80 161 241 322 402 483 563 643 724 804
pow = 691 69 138 207 276 346 415 484 553 622 691
ø40 16 wys = 1257 126 251 377 503 628 754 880 1005 1131 1257
pow = 1056 106 211 317 422 528 633 739 844 950 1056
ø50 20 wys = 1963 196 393 589 785 982 1178 1374 1571 1767 1963
pow = 1649 165 330 495 660 825 990 1155 1319 1484 1649
ø63 20 wys = 3117 312 623 935 1247 1559 1870 2182 2494 2806 3117
pow = 2803 280 561 841 1121 1402 1682 1962 2242 2523 2803
ø80 25 wys = 5027 503 1005 1508 2011 2513 3016 3519 4021 4524 5027
pow = 4536 454 907 1361 1814 2268 2721 3175 3629 4082 4536
ø100 25 wys = 7854 785 1571 2356 3142 3927 4712 5498 6283 7069 7854
pow = 7363 736 1473 2209 2945 3682 4418 5154 5890 6627 7363
ø125 32 wys=12272 1227 2454 3682 4909 6136 7363 8590 9817 11045 12272
pow=11468 1147 2294 3440 4587 5734 6881 8027 9174 10321 11468
ø160 40 wys=20116 2011 4021 6032 8042 10053 12064 14074 16085 18096 20106
pow=18850 1885 3770 56525 7540 9425 11310 13195 15080 16965 18850
ø200 40 wys=31416 3142 6283 9425 12566 15708 18850 21991 25133 28274 31416
pow=30159 3016 6032 9048 12064 15080 18096 21112 24127 27143 30159
wys - wysuw pow - powrót
