Kategorie: Pneumatyka, elektromechanika \ Siłowniki pneumatyczne \ Siłowniki P1D-S

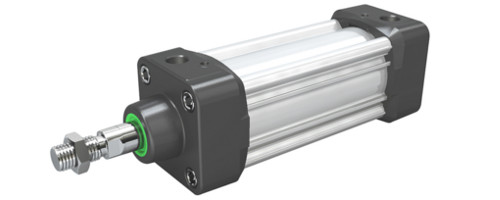

Siłownik pneumatyczny, tłok=32 mm, skok=100 mm

Symbol P1F-S032MS-0100
Stan / termin realizacji:
Jednostka podstawowa
szt.
Siłownik pneumatyczny, tłok=32 mm, skok=100 mm

P1D-F.. - Siłownik pneumatyczny Parker ISO 15552, wersja Standard

Siłowniki Parker P1D-F serii Standard do szerokiego zastosowania w podstawowych aplikacjach przemysłowych.
Siłowniki zgodne z obowiązującymi normami ISO 15552 (dawniej ISO 6431), VDMA 24562.
W standardzie dopuszczenie ATEX CE Ex IIGD c T4 120°C

Zalety produktu:

  • Średnice tłoka od Ø 32 do Ø 125
  • Uszczelenienia wykonane z Poliuretanu zapewniające wysoką trwałość
  • Rowek "Drop-in" do mocowania czujników
  • Konstrukcja odporna na korozję
  • Tłok z magnesami w standardzie
  • Smarowane smarem spożywczym

Charakterystyka techniczna:

  • Zastosowanie: standardowe układy pneumatyczne
  • Ciśnienie pracy: max 10 bar
  • Temperatura pracy: - 20°C do + 80°C



Wymiary:
Średnica tłoka AM B BA BG D D4 E EE G KK L2 L8 L9 L12
mm mm mm mm mm mm mm mm mm mm   mm mm mm mm
32   22 30 30 16 12 15 50 G1/8 28,5 M10x1,25 16 94 146 6
40   24 35 35 16 16 52 57,4 G1/4 33 M12x1,25 19 105 165 6,5
50   32 40 40 16 20 60,7 69,4 G1/4 33,5 M16x1,5 24 106 180 8
63   32 45 45 16 20 71,5 82,4 G3/8 39,5 M16x1,5 24 121 195 8
80   40 45 45 17 25 86,7 99,4 G3/8 39,5 M20x1,5 30 128 220 10
100   40 55 55 17 25 106,7 116 G1/2 44,5 M20x1,5 32,4 138 240 14
125   54 60 60 20 32 134 139 G1/2 51 M27x2,0 45 160 290 18



Średnica tłoka PL PP R RT SS SW TT VA VD WT WH WL
mm mm mm mm mm mm mm mm mm mm   mm mm
32   14 20 32,5 M6 4 10 4,5 3,5 4,5 M8x1 26 21
40   16 22 38 M6 8 13 5,5 3,5 4,5 M10x1,25 30 23
50   15,5 21,5 46,5 M8 4 17 7,5 3,5 5 M14x1,5 37 31
63   18 28 56,5 M8 6,5 17 11 3,5 5 M14x1,5 37 31
80   20 30 72 M10 0 22 15 3,5 4 M18x1,5 46 39
100   18 33 89 M10 0 22 20 3,5 4 M18x1,5 51 39
125   20 40 110 M12 0 27 17,5 5,5 6 M24x2 65 53



Tolerancje
Średnica tłoka B BA L8 L9 R Tolerancja skoku
mm mm mm mm mm mm do 500mm pow. 500mm
32   13 21,8 32,5 M6 4 +0,3/+2,0 +0,3/+3,0
40   14 21,9 38 M6 8 +0,3/+2,0 +0,3/+3,0
50   14 23 46,5 M8 4 +0,3/+2,0 +0,3/+3,0
63   16,4 27,4 56,5 M8 6,5 +0,3/+2,0 +0,3/+3,0
80   16 30,5 72 M10 0 +0,3/+2,0 +0,3/+3,0
100   18 35,8 89 M10 0 +0,3/+2,0 +0,3/+3,0
125   28 40,5 110 M12 0 +0,3/+2,0 +0,3/+3,0



P1D-F.. - Siłownik pneumatyczny Parker ISO 15552, wersja Standard

Siłowniki Parker P1D-F serii Standard do szerokiego zastosowania w podstawowych aplikacjach przemysłowych.
Siłowniki zgodne z obowiązującymi normami ISO 15552 (dawniej ISO 6431), VDMA 24562.
W standardzie dopuszczenie ATEX CE Ex IIGD c T4 120°C

Zalety produktu:

  • Średnice tłoka od Ø 32 do Ø 125
  • Uszczelenienia wykonane z Poliuretanu zapewniające wysoką trwałość
  • Rowek "Drop-in" do mocowania czujników
  • Konstrukcja odporna na korozję
  • Tłok z magnesami w standardzie
  • Smarowane smarem spożywczym

Charakterystyka techniczna:

  • Zastosowanie: standardowe układy pneumatyczne
  • Ciśnienie pracy: max 10 bar
  • Temperatura pracy: - 20°C do + 80°C



Wymiary:
Średnica tłoka AM B BA BG D D4 E EE G KK L2 L8 L9 L12
mm mm mm mm mm mm mm mm mm mm   mm mm mm mm
32   22 30 30 16 12 15 50 G1/8 28,5 M10x1,25 16 94 146 6
40   24 35 35 16 16 52 57,4 G1/4 33 M12x1,25 19 105 165 6,5
50   32 40 40 16 20 60,7 69,4 G1/4 33,5 M16x1,5 24 106 180 8
63   32 45 45 16 20 71,5 82,4 G3/8 39,5 M16x1,5 24 121 195 8
80   40 45 45 17 25 86,7 99,4 G3/8 39,5 M20x1,5 30 128 220 10
100   40 55 55 17 25 106,7 116 G1/2 44,5 M20x1,5 32,4 138 240 14
125   54 60 60 20 32 134 139 G1/2 51 M27x2,0 45 160 290 18



Średnica tłoka PL PP R RT SS SW TT VA VD WT WH WL
mm mm mm mm mm mm mm mm mm mm   mm mm
32   14 20 32,5 M6 4 10 4,5 3,5 4,5 M8x1 26 21
40   16 22 38 M6 8 13 5,5 3,5 4,5 M10x1,25 30 23
50   15,5 21,5 46,5 M8 4 17 7,5 3,5 5 M14x1,5 37 31
63   18 28 56,5 M8 6,5 17 11 3,5 5 M14x1,5 37 31
80   20 30 72 M10 0 22 15 3,5 4 M18x1,5 46 39
100   18 33 89 M10 0 22 20 3,5 4 M18x1,5 51 39
125   20 40 110 M12 0 27 17,5 5,5 6 M24x2 65 53



Tolerancje
Średnica tłoka B BA L8 L9 R Tolerancja skoku
mm mm mm mm mm mm do 500mm pow. 500mm
32   13 21,8 32,5 M6 4 +0,3/+2,0 +0,3/+3,0
40   14 21,9 38 M6 8 +0,3/+2,0 +0,3/+3,0
50   14 23 46,5 M8 4 +0,3/+2,0 +0,3/+3,0
63   16,4 27,4 56,5 M8 6,5 +0,3/+2,0 +0,3/+3,0
80   16 30,5 72 M10 0 +0,3/+2,0 +0,3/+3,0
100   18 35,8 89 M10 0 +0,3/+2,0 +0,3/+3,0
125   28 40,5 110 M12 0 +0,3/+2,0 +0,3/+3,0
