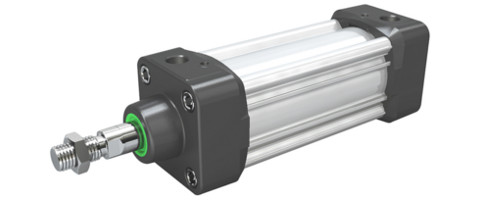

P1D-F.. - Siłownik pneumatyczny Parker ISO 15552, wersja Standard
Siłowniki Parker P1D-F serii Standard do szerokiego
zastosowania w podstawowych aplikacjach przemysłowych.
Siłowniki
zgodne z obowiązującymi normami ISO 15552 (dawniej ISO 6431), VDMA 24562.
W standardzie dopuszczenie ATEX CE Ex IIGD c T4
120°C
Zalety produktu:
Charakterystyka techniczna:
Wymiary: | |||||||||||||||
Średnica tłoka | AM | B | BA | BG | D | D4 | E | EE | G | KK | L2 | L8 | L9 | L12 | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
32 | 22 | 30 | 30 | 16 | 12 | 15 | 50 | G1/8 | 28,5 | M10x1,25 | 16 | 94 | 146 | 6 | |
40 | 24 | 35 | 35 | 16 | 16 | 52 | 57,4 | G1/4 | 33 | M12x1,25 | 19 | 105 | 165 | 6,5 | |
50 | 32 | 40 | 40 | 16 | 20 | 60,7 | 69,4 | G1/4 | 33,5 | M16x1,5 | 24 | 106 | 180 | 8 | |
63 | 32 | 45 | 45 | 16 | 20 | 71,5 | 82,4 | G3/8 | 39,5 | M16x1,5 | 24 | 121 | 195 | 8 | |
80 | 40 | 45 | 45 | 17 | 25 | 86,7 | 99,4 | G3/8 | 39,5 | M20x1,5 | 30 | 128 | 220 | 10 | |
100 | 40 | 55 | 55 | 17 | 25 | 106,7 | 116 | G1/2 | 44,5 | M20x1,5 | 32,4 | 138 | 240 | 14 | |
125 | 54 | 60 | 60 | 20 | 32 | 134 | 139 | G1/2 | 51 | M27x2,0 | 45 | 160 | 290 | 18 |
Średnica tłoka | PL | PP | R | RT | SS | SW | TT | VA | VD | WT | WH | WL | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
32 | 14 | 20 | 32,5 | M6 | 4 | 10 | 4,5 | 3,5 | 4,5 | M8x1 | 26 | 21 | |
40 | 16 | 22 | 38 | M6 | 8 | 13 | 5,5 | 3,5 | 4,5 | M10x1,25 | 30 | 23 | |
50 | 15,5 | 21,5 | 46,5 | M8 | 4 | 17 | 7,5 | 3,5 | 5 | M14x1,5 | 37 | 31 | |
63 | 18 | 28 | 56,5 | M8 | 6,5 | 17 | 11 | 3,5 | 5 | M14x1,5 | 37 | 31 | |
80 | 20 | 30 | 72 | M10 | 0 | 22 | 15 | 3,5 | 4 | M18x1,5 | 46 | 39 | |
100 | 18 | 33 | 89 | M10 | 0 | 22 | 20 | 3,5 | 4 | M18x1,5 | 51 | 39 | |
125 | 20 | 40 | 110 | M12 | 0 | 27 | 17,5 | 5,5 | 6 | M24x2 | 65 | 53 |
Tolerancje | ||||||||||
Średnica tłoka | B | BA | L8 | L9 | R | Tolerancja skoku | ||||
mm | mm | mm | mm | mm | mm | do 500mm | pow. 500mm | |||
32 | 13 | 21,8 | 32,5 | M6 | 4 | +0,3/+2,0 | +0,3/+3,0 | |||
40 | 14 | 21,9 | 38 | M6 | 8 | +0,3/+2,0 | +0,3/+3,0 | |||
50 | 14 | 23 | 46,5 | M8 | 4 | +0,3/+2,0 | +0,3/+3,0 | |||
63 | 16,4 | 27,4 | 56,5 | M8 | 6,5 | +0,3/+2,0 | +0,3/+3,0 | |||
80 | 16 | 30,5 | 72 | M10 | 0 | +0,3/+2,0 | +0,3/+3,0 | |||
100 | 18 | 35,8 | 89 | M10 | 0 | +0,3/+2,0 | +0,3/+3,0 | |||
125 | 28 | 40,5 | 110 | M12 | 0 | +0,3/+2,0 | +0,3/+3,0 |
P1D-F.. - Siłownik pneumatyczny Parker ISO 15552, wersja Standard
Siłowniki Parker P1D-F serii Standard do szerokiego
zastosowania w podstawowych aplikacjach przemysłowych.
Siłowniki
zgodne z obowiązującymi normami ISO 15552 (dawniej ISO 6431), VDMA 24562.
W standardzie dopuszczenie ATEX CE Ex IIGD c T4
120°C
Zalety produktu:
Charakterystyka techniczna:
Wymiary: | |||||||||||||||
Średnica tłoka | AM | B | BA | BG | D | D4 | E | EE | G | KK | L2 | L8 | L9 | L12 | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
32 | 22 | 30 | 30 | 16 | 12 | 15 | 50 | G1/8 | 28,5 | M10x1,25 | 16 | 94 | 146 | 6 | |
40 | 24 | 35 | 35 | 16 | 16 | 52 | 57,4 | G1/4 | 33 | M12x1,25 | 19 | 105 | 165 | 6,5 | |
50 | 32 | 40 | 40 | 16 | 20 | 60,7 | 69,4 | G1/4 | 33,5 | M16x1,5 | 24 | 106 | 180 | 8 | |
63 | 32 | 45 | 45 | 16 | 20 | 71,5 | 82,4 | G3/8 | 39,5 | M16x1,5 | 24 | 121 | 195 | 8 | |
80 | 40 | 45 | 45 | 17 | 25 | 86,7 | 99,4 | G3/8 | 39,5 | M20x1,5 | 30 | 128 | 220 | 10 | |
100 | 40 | 55 | 55 | 17 | 25 | 106,7 | 116 | G1/2 | 44,5 | M20x1,5 | 32,4 | 138 | 240 | 14 | |
125 | 54 | 60 | 60 | 20 | 32 | 134 | 139 | G1/2 | 51 | M27x2,0 | 45 | 160 | 290 | 18 |
Średnica tłoka | PL | PP | R | RT | SS | SW | TT | VA | VD | WT | WH | WL | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
32 | 14 | 20 | 32,5 | M6 | 4 | 10 | 4,5 | 3,5 | 4,5 | M8x1 | 26 | 21 | |
40 | 16 | 22 | 38 | M6 | 8 | 13 | 5,5 | 3,5 | 4,5 | M10x1,25 | 30 | 23 | |
50 | 15,5 | 21,5 | 46,5 | M8 | 4 | 17 | 7,5 | 3,5 | 5 | M14x1,5 | 37 | 31 | |
63 | 18 | 28 | 56,5 | M8 | 6,5 | 17 | 11 | 3,5 | 5 | M14x1,5 | 37 | 31 | |
80 | 20 | 30 | 72 | M10 | 0 | 22 | 15 | 3,5 | 4 | M18x1,5 | 46 | 39 | |
100 | 18 | 33 | 89 | M10 | 0 | 22 | 20 | 3,5 | 4 | M18x1,5 | 51 | 39 | |
125 | 20 | 40 | 110 | M12 | 0 | 27 | 17,5 | 5,5 | 6 | M24x2 | 65 | 53 |
Tolerancje | ||||||||||
Średnica tłoka | B | BA | L8 | L9 | R | Tolerancja skoku | ||||
mm | mm | mm | mm | mm | mm | do 500mm | pow. 500mm | |||
32 | 13 | 21,8 | 32,5 | M6 | 4 | +0,3/+2,0 | +0,3/+3,0 | |||
40 | 14 | 21,9 | 38 | M6 | 8 | +0,3/+2,0 | +0,3/+3,0 | |||
50 | 14 | 23 | 46,5 | M8 | 4 | +0,3/+2,0 | +0,3/+3,0 | |||
63 | 16,4 | 27,4 | 56,5 | M8 | 6,5 | +0,3/+2,0 | +0,3/+3,0 | |||
80 | 16 | 30,5 | 72 | M10 | 0 | +0,3/+2,0 | +0,3/+3,0 | |||
100 | 18 | 35,8 | 89 | M10 | 0 | +0,3/+2,0 | +0,3/+3,0 | |||
125 | 28 | 40,5 | 110 | M12 | 0 | +0,3/+2,0 | +0,3/+3,0 |
