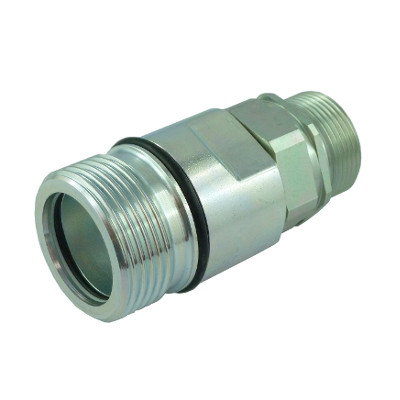

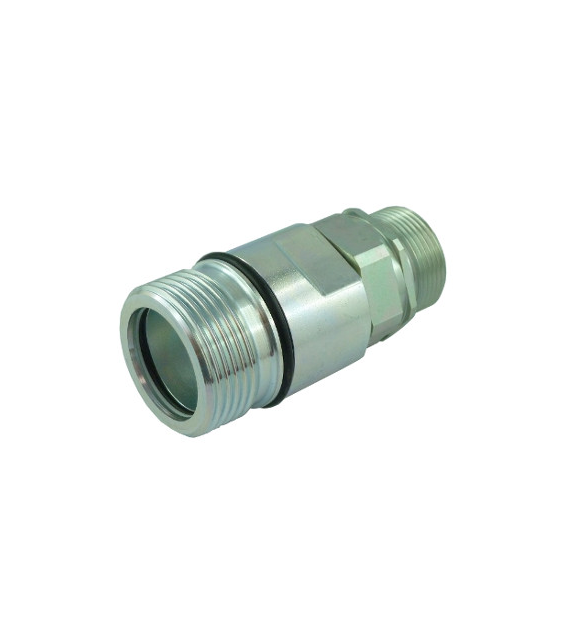

Szybkozłączka skręcana typ 81F - seria lekka
Dane
techniczne:
Materiał: stal
ocynkowana
Uszczelnienie: o-ringi NBR, pierścień
teflonowy
Temperatura: olej hydrauliczny od -25°C
do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 5 | S 2 | L 1 | Ciśnienie |
| 81F-L06-M12X1,5-1 | 1 | 6L | M12x1,5 | Rd24x2 | 19 | 57 | 315 bar |
| 81F-L08-M14X1,5-1 | 1 | 8L | M14x1,5 | Rd24x2 | 19 | 57 | 315 bar |
| 81F-L08-M14X1,5-2 | 2 | 8L | M14x1,5 | Rd28x2 | 22 | 61 | 315 bar |
| 81F-L08-M14X1,5-3 | 3 | 8L | M14x1,5 | Rd36x2 | 30 | 65 | 315 bar |
| 81F-L10-M16X1,5-2 | 2 | 10L | M16x1,5 | Rd28x2 | 22 | 62 | 315 bar |
| 81F-L10-M16X1,5-3 | 3 | 10L | M16x1,5 | Rd36x2 | 30 | 65 | 315 bar |
| 81F-L12-M18X1,5-3 | 3 | 12L | M18x1,5 | Rd36x2 | 30 | 65 | 315 bar |
| 81F-L12-M18X1,5-4 | 4 | 12L | M18x1,5 | Rd42x2 | 36 | 81 | 315 bar |
| 81F-L15-M22X1,5-3 | 3 | 15L | M22x1,5 | Rd36x2 | 30 | 66 | 315 bar |
| 81F-L15-M22X1,5-4 | 4 | 15L | M22x1,5 | Rd42x2 | 36 | 82 | 315 bar |
| 81F-L18-M26X1,5-4 | 4 | 18L | M26x1,5 | Rd42x2 | 36 | 82 | 315 bar |
| 81F-L18-M26X1,5-5 | 5 | 18L | M26x1,5 | Rd48x3 | 41 | 91 | 300 bar |
| 81F-L22-M30X2-5 | 5 | 22L | M30x2 | Rd48x3 | 41 | 93 | 160 bar |
| 81F-L28-M36X2-5 | 5 | 28L | M36x2 | Rd48x3 | 41 | 93 | 160 bar |
| 81F-L35-M45X2-5 | 5 | 35L | M45x2 | Rd48x3 | 41 | 95 | 160 bar |
| 81F-L35-M45X2-6 | 6 | 35L | M45x2 | Rd70x3 | 55 | 108 | 160 bar |
| 81F-L42-M52X2-6 | 6 | 42L | M52x2 | Rd70x3 | 55 | 108 | 160 bar |
Szybkozłączka skręcana typ 81F - seria lekka
Dane
techniczne:
Materiał: stal
ocynkowana
Uszczelnienie: o-ringi NBR, pierścień
teflonowy
Temperatura: olej hydrauliczny od -25°C
do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 5 | S 2 | L 1 | Ciśnienie |
| 81F-L06-M12X1,5-1 | 1 | 6L | M12x1,5 | Rd24x2 | 19 | 57 | 315 bar |
| 81F-L08-M14X1,5-1 | 1 | 8L | M14x1,5 | Rd24x2 | 19 | 57 | 315 bar |
| 81F-L08-M14X1,5-2 | 2 | 8L | M14x1,5 | Rd28x2 | 22 | 61 | 315 bar |
| 81F-L08-M14X1,5-3 | 3 | 8L | M14x1,5 | Rd36x2 | 30 | 65 | 315 bar |
| 81F-L10-M16X1,5-2 | 2 | 10L | M16x1,5 | Rd28x2 | 22 | 62 | 315 bar |
| 81F-L10-M16X1,5-3 | 3 | 10L | M16x1,5 | Rd36x2 | 30 | 65 | 315 bar |
| 81F-L12-M18X1,5-3 | 3 | 12L | M18x1,5 | Rd36x2 | 30 | 65 | 315 bar |
| 81F-L12-M18X1,5-4 | 4 | 12L | M18x1,5 | Rd42x2 | 36 | 81 | 315 bar |
| 81F-L15-M22X1,5-3 | 3 | 15L | M22x1,5 | Rd36x2 | 30 | 66 | 315 bar |
| 81F-L15-M22X1,5-4 | 4 | 15L | M22x1,5 | Rd42x2 | 36 | 82 | 315 bar |
| 81F-L18-M26X1,5-4 | 4 | 18L | M26x1,5 | Rd42x2 | 36 | 82 | 315 bar |
| 81F-L18-M26X1,5-5 | 5 | 18L | M26x1,5 | Rd48x3 | 41 | 91 | 300 bar |
| 81F-L22-M30X2-5 | 5 | 22L | M30x2 | Rd48x3 | 41 | 93 | 160 bar |
| 81F-L28-M36X2-5 | 5 | 28L | M36x2 | Rd48x3 | 41 | 93 | 160 bar |
| 81F-L35-M45X2-5 | 5 | 35L | M45x2 | Rd48x3 | 41 | 95 | 160 bar |
| 81F-L35-M45X2-6 | 6 | 35L | M45x2 | Rd70x3 | 55 | 108 | 160 bar |
| 81F-L42-M52X2-6 | 6 | 42L | M52x2 | Rd70x3 | 55 | 108 | 160 bar |
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Zaślepka gniazda szybkozłączki skręcanej gr.1
Symbol: ZSS-81F-G.1
|
|
|
Pierścień oporowy gr.1
Symbol: 81F-PO-1
|
|
|
Oring wewnętrzny gr.1
Symbol: 81F-OW-1
|
|
|
Oring zewnętrzny gr.1
Symbol: 81F-OZ-1
|
|
|
Zaślepka gniazda szybkozłącza 700bar DN06
Symbol: ZSS-81F-G.1-700
|
|
