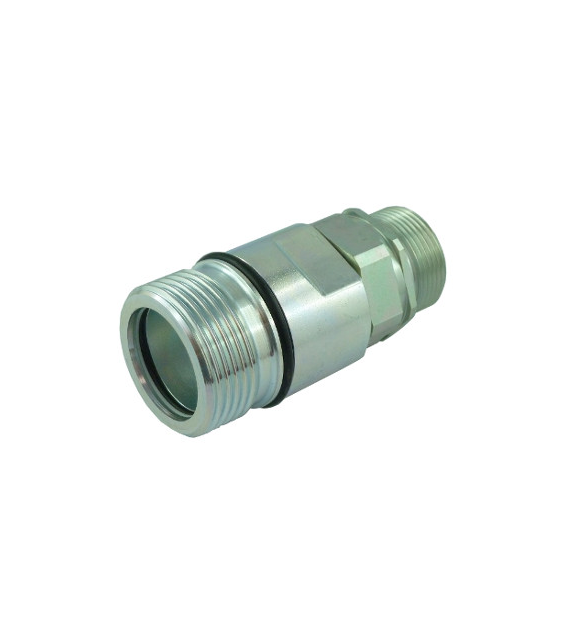

Szybkozłączka skręcana typ 81F - seria ciężka
Dane techniczne:
Materiał: stal ocynkowana
Uszczelnienie: o-ringi NBR, pierścień teflonowy
Temperatura: olej hydrauliczny od -25°C do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 5 | S 2 | L 1 | Ciśnienie |
| 81F-S06-M14X1,5-1 | 1 | 6S | M14x1,5 | Rd24x2 | 19 | 59 | 450 bar |
| 81F-S08-M16X1,5-1 | 1 | 8S | M16x1,5 | Rd24x2 | 19 | 59 | 450 bar |
| 81F-S10-M18X1,5-1 | 1 | 10S | M18x1,5 | Rd24x2 | 19 | 59 | 450 bar |
| 81F-S10-M18X1,5-2 | 2 | 10S | M18x1,5 | Rd28x2 | 22 | 63 | 450 bar |
| 81F-S10-M18X1,5-3 | 3 | 10S | M18x1,5 | Rd36x2 | 30 | 65 | 300 bar |
| 81F-S12-M20X1,5-2 | 2 | 12S | M20x1,5 | Rd28x2 | 22 | 63 | 315 bar |
| 81F-S12-M20X1,5-3 | 3 | 12S | M20x1,5 | Rd36x2 | 30 | 66 | 400 bar |
| 81F-S14-M22X1,5-3 | 3 | 14S | M22x1,5 | Rd36x2 | 30 | 68 | 400 bar |
| 81F-S14-M22X1,5-4 | 4 | 14S | M22x1,5 | Rd42x2 | 36 | 84 | 400 bar |
| 81F-S16-M24X1,5-3 | 3 | 16S | M24x1,5 | Rd36x2 | 30 | 68 | 400 bar |
| 81F-S16-M24X1,5-4 | 4 | 16S | M24x1,5 | Rd42x2 | 36 | 84 | 400 bar |
| 81F-S20-M30X2-3 | 3 | 20S | M30x2 | Rd36x2 | 30 | 70 | 300 bar |
| 81F-S20-M30X2-4 | 4 | 20S | M30x2 | Rd42x2 | 36 | 86 | 400 bar |
| 81F-S20-M30X2-5 | 5 | 20S | M30x2 | Rd48x3 | 41 | 95 | 300 bar |
| 81F-S25-M36X2-5 | 5 | 25S | M36x2 | Rd48x3 | 41 | 97 | 300 bar |
| 81F-S30-M42X2-5 | 5 | 30S | M42x2 | Rd48x3 | 41 | 99 | 300 bar |
| 81F-S30-M42X2-6 | 6 | 30S | M42x2 | Rd70x3 | 55 | 112 | 300 bar |
| 81F-S38-M52X2-6 | 6 | 38S | M52x2 | Rd70x3 | 55 | 114 | 300 bar |
Szybkozłączka skręcana typ 81F - seria ciężka
Dane techniczne:
Materiał: stal ocynkowana
Uszczelnienie: o-ringi NBR, pierścień teflonowy
Temperatura: olej hydrauliczny od -25°C do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 5 | S 2 | L 1 | Ciśnienie |
| 81F-S06-M14X1,5-1 | 1 | 6S | M14x1,5 | Rd24x2 | 19 | 59 | 450 bar |
| 81F-S08-M16X1,5-1 | 1 | 8S | M16x1,5 | Rd24x2 | 19 | 59 | 450 bar |
| 81F-S10-M18X1,5-1 | 1 | 10S | M18x1,5 | Rd24x2 | 19 | 59 | 450 bar |
| 81F-S10-M18X1,5-2 | 2 | 10S | M18x1,5 | Rd28x2 | 22 | 63 | 450 bar |
| 81F-S10-M18X1,5-3 | 3 | 10S | M18x1,5 | Rd36x2 | 30 | 65 | 300 bar |
| 81F-S12-M20X1,5-2 | 2 | 12S | M20x1,5 | Rd28x2 | 22 | 63 | 315 bar |
| 81F-S12-M20X1,5-3 | 3 | 12S | M20x1,5 | Rd36x2 | 30 | 66 | 400 bar |
| 81F-S14-M22X1,5-3 | 3 | 14S | M22x1,5 | Rd36x2 | 30 | 68 | 400 bar |
| 81F-S14-M22X1,5-4 | 4 | 14S | M22x1,5 | Rd42x2 | 36 | 84 | 400 bar |
| 81F-S16-M24X1,5-3 | 3 | 16S | M24x1,5 | Rd36x2 | 30 | 68 | 400 bar |
| 81F-S16-M24X1,5-4 | 4 | 16S | M24x1,5 | Rd42x2 | 36 | 84 | 400 bar |
| 81F-S20-M30X2-3 | 3 | 20S | M30x2 | Rd36x2 | 30 | 70 | 300 bar |
| 81F-S20-M30X2-4 | 4 | 20S | M30x2 | Rd42x2 | 36 | 86 | 400 bar |
| 81F-S20-M30X2-5 | 5 | 20S | M30x2 | Rd48x3 | 41 | 95 | 300 bar |
| 81F-S25-M36X2-5 | 5 | 25S | M36x2 | Rd48x3 | 41 | 97 | 300 bar |
| 81F-S30-M42X2-5 | 5 | 30S | M42x2 | Rd48x3 | 41 | 99 | 300 bar |
| 81F-S30-M42X2-6 | 6 | 30S | M42x2 | Rd70x3 | 55 | 112 | 300 bar |
| 81F-S38-M52X2-6 | 6 | 38S | M52x2 | Rd70x3 | 55 | 114 | 300 bar |
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Zaślepka gniazda szybkozłącza 700bar DN10
Symbol: ZSS-81F-G.2-700
|
|
|
Zaślepka gniazda szybkozłączki skręcanej gr.2
Symbol: ZSS-81F-G.2
|
|
|
Pierścień oporowy gr.2
Symbol: 81F-PO-2
|
|
|
Oring wewnętrzny gr.2
Symbol: 81F-OW-2
|
|
|
Oring zewnętrzny gr.2
Symbol: 81F-OZ-2
|
|
