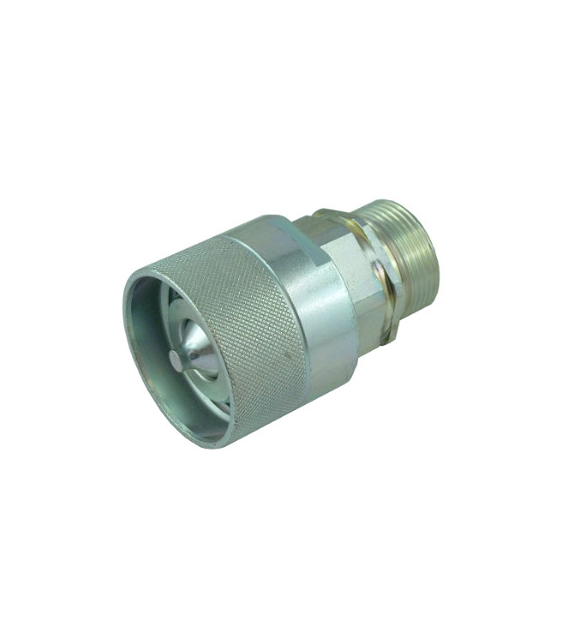

Szybkozłączka skręcana typ 81M - seria lekka
Dane techniczne:
Materiał: stal ocynkowana
Uszczelnienie: o-ringi NBR, pierścień teflonowy
Temperatura: olej hydrauliczny od -25°C do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 4 | S 2 | L 2 | Ciśnienie |
| 81M-L06-M12X1,5-1 | 1 | 6L | M12x1,5 | 30 | 19 | 56 | 315 bar |
| 81M-L08-M14X1,5-1 | 1 | 8L | M14x1,5 | 30 | 19 | 56 | 315 bar |
| 81M-L08-M14X1,5-2 | 2 | 8L | M14x1,5 | 34 | 22 | 60 | 315 bar |
| 81M-L08-M14X1,5-3 | 3 | 8L | M14x1,5 | 42 | 30 | 62 | 315 bar |
| 81M-L10-M16X1,5-2 | 2 | 10L | M16x1,5 | 34 | 22 | 61 | 315 bar |
| 81M-L10-M16X1,5-3 | 3 | 10L | M16x1,5 | 42 | 30 | 62 | 315 bar |
| 81M-L12-M18X1,5-3 | 3 | 12L | M18x1,5 | 42 | 30 | 62 | 315 bar |
| 81M-L12-M18X1,5-4 | 4 | 12L | M18x1,5 | 48 | 36 | 74 | 315 bar |
| 81M-L15-M22X1,5-3 | 3 | 15L | M22x1,5 | 42 | 30 | 63 | 315 bar |
| 81M-L15-M22X1,5-4 | 4 | 15L | M22x1,5 | 48 | 36 | 75 | 315 bar |
| 81M-L18-M26X1,5-4 | 4 | 18L | M26x1,5 | 48 | 36 | 75 | 315 bar |
| 81M-L18-M26X1,5-5 | 5 | 18L | M26x1,5 | 55 | 41 | 77 | 300 bar |
| 81M-L22-M30X2-5 | 5 | 22L | M30x2 | 55 | 41 | 79 | 160 bar |
| 81M-L28-M36X2-5 | 5 | 28L | M36x2 | 55 | 41 | 79 | 160 bar |
| 81M-L35-M45X2-5 | 5 | 35L | M45x2 | 55 | 41 | 81 | 160 bar |
| 81M-L35-M45X2-6 | 6 | 35L | M45x2 | 80 | 55 | 113 | 160 bar |
| 81M-L42-M52X2-6 | 6 | 42L | M52x2 | 80 | 55 | 113 | 160 bar |
Szybkozłączka skręcana typ 81M - seria lekka
Dane techniczne:
Materiał: stal ocynkowana
Uszczelnienie: o-ringi NBR, pierścień teflonowy
Temperatura: olej hydrauliczny od -25°C do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 4 | S 2 | L 2 | Ciśnienie |
| 81M-L06-M12X1,5-1 | 1 | 6L | M12x1,5 | 30 | 19 | 56 | 315 bar |
| 81M-L08-M14X1,5-1 | 1 | 8L | M14x1,5 | 30 | 19 | 56 | 315 bar |
| 81M-L08-M14X1,5-2 | 2 | 8L | M14x1,5 | 34 | 22 | 60 | 315 bar |
| 81M-L08-M14X1,5-3 | 3 | 8L | M14x1,5 | 42 | 30 | 62 | 315 bar |
| 81M-L10-M16X1,5-2 | 2 | 10L | M16x1,5 | 34 | 22 | 61 | 315 bar |
| 81M-L10-M16X1,5-3 | 3 | 10L | M16x1,5 | 42 | 30 | 62 | 315 bar |
| 81M-L12-M18X1,5-3 | 3 | 12L | M18x1,5 | 42 | 30 | 62 | 315 bar |
| 81M-L12-M18X1,5-4 | 4 | 12L | M18x1,5 | 48 | 36 | 74 | 315 bar |
| 81M-L15-M22X1,5-3 | 3 | 15L | M22x1,5 | 42 | 30 | 63 | 315 bar |
| 81M-L15-M22X1,5-4 | 4 | 15L | M22x1,5 | 48 | 36 | 75 | 315 bar |
| 81M-L18-M26X1,5-4 | 4 | 18L | M26x1,5 | 48 | 36 | 75 | 315 bar |
| 81M-L18-M26X1,5-5 | 5 | 18L | M26x1,5 | 55 | 41 | 77 | 300 bar |
| 81M-L22-M30X2-5 | 5 | 22L | M30x2 | 55 | 41 | 79 | 160 bar |
| 81M-L28-M36X2-5 | 5 | 28L | M36x2 | 55 | 41 | 79 | 160 bar |
| 81M-L35-M45X2-5 | 5 | 35L | M45x2 | 55 | 41 | 81 | 160 bar |
| 81M-L35-M45X2-6 | 6 | 35L | M45x2 | 80 | 55 | 113 | 160 bar |
| 81M-L42-M52X2-6 | 6 | 42L | M52x2 | 80 | 55 | 113 | 160 bar |
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Zaślepka wtyku szybkozłączki skręcanej gr.3
Symbol: ZSS-81M-G.3
|
|
