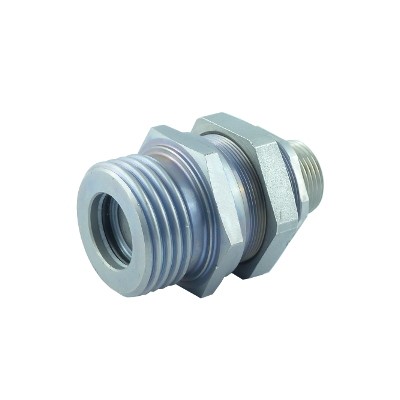

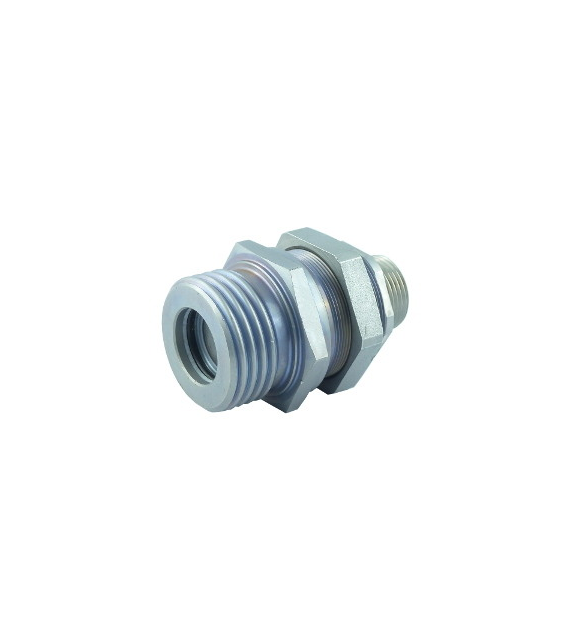

Szybkozłączka skręcana wtyk typ 85M - gwint zewnętrzny metryczny wg. DIN 2353/ISO 8434-1.
Dane
techniczne:
Materiał: stal
ocynkowana
Uszczelnienie: o-ringi NBR, pierścień
teflonowy
Temperatura: olej hydrauliczny od -25°C
do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 3 | D 5 | S 1, S 2 | Ciśnienie |
| 85M-S10-M18X1,5-1 | 1 | 10S | M18x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S12-M20X1,5-1 | 1 | 12S | M18x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S14-M22X1,5-1 | 1 | 14S | M22x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S16-M24X1,5-1 | 1 | 16S | M24x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S16-M24X1,5-2 | 2 | 16S | M24x1,5 | M36x1 | Rd36x3 | 41 | 300 bar |
| 85M-S16-M24X1,5-3 | 3 | 16S | M24x1,5 | M45x1,5 | Rd48x3 | 55 | 300 bar |
| 85M-S20-M30X2-3 | 3 | 20S | M30x2 | M45x1,5 | Rd48x3 | 55 | 300 bar |
| 85M-S20-M30X2-4 | 4 | 20S | M30x2 | M54x1,5 | Rd54x4 | 55 | 300 bar |
| 85M-S25-M36X2-4 | 4 | 25S | M36x2 | M54x1,5 | Rd54x4 | 55 | 300 bar |
| 85M-S30-M42X2-4 | 4 | 30S | M42x2 | M54x1,5 | Rd54x4 | 55 | 300 bar |
| 85M-S30-M42X2-6 | 6 | 30S | M42x2 | M80x2 | Rd79x4 | 85 | 420 bar |
| 85M-S38-M52X2-6 | 6 | 38S | M52x2 | M80x2 | Rd79x4 | 85 | 420 bar |
Szybkozłączka skręcana wtyk typ 85M - gwint zewnętrzny metryczny wg. DIN 2353/ISO 8434-1.
Dane
techniczne:
Materiał: stal
ocynkowana
Uszczelnienie: o-ringi NBR, pierścień
teflonowy
Temperatura: olej hydrauliczny od -25°C
do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 3 | D 5 | S 1, S 2 | Ciśnienie |
| 85M-S10-M18X1,5-1 | 1 | 10S | M18x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S12-M20X1,5-1 | 1 | 12S | M18x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S14-M22X1,5-1 | 1 | 14S | M22x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S16-M24X1,5-1 | 1 | 16S | M24x1,5 | M30x1 | Rd32x3 | 36 | 420 bar |
| 85M-S16-M24X1,5-2 | 2 | 16S | M24x1,5 | M36x1 | Rd36x3 | 41 | 300 bar |
| 85M-S16-M24X1,5-3 | 3 | 16S | M24x1,5 | M45x1,5 | Rd48x3 | 55 | 300 bar |
| 85M-S20-M30X2-3 | 3 | 20S | M30x2 | M45x1,5 | Rd48x3 | 55 | 300 bar |
| 85M-S20-M30X2-4 | 4 | 20S | M30x2 | M54x1,5 | Rd54x4 | 55 | 300 bar |
| 85M-S25-M36X2-4 | 4 | 25S | M36x2 | M54x1,5 | Rd54x4 | 55 | 300 bar |
| 85M-S30-M42X2-4 | 4 | 30S | M42x2 | M54x1,5 | Rd54x4 | 55 | 300 bar |
| 85M-S30-M42X2-6 | 6 | 30S | M42x2 | M80x2 | Rd79x4 | 85 | 420 bar |
| 85M-S38-M52X2-6 | 6 | 38S | M52x2 | M80x2 | Rd79x4 | 85 | 420 bar |
