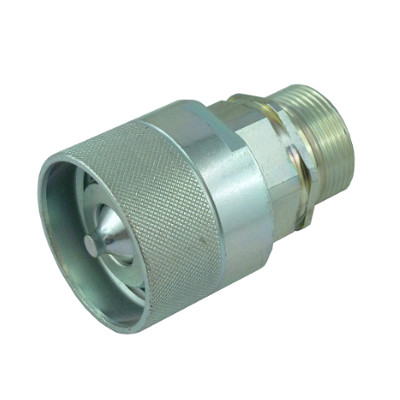

Szybkozłączka skręcana typ 81M - seria ciężka
Dane techniczne:
Materiał: stal ocynkowana
Uszczelnienie: o-ringi NBR, pierścień teflonowy
Temperatura: olej hydrauliczny od -25°C do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 4 | S 2 | L 2 | Ciśnienie |
| 81M-S06-M14X1,5-1 | 1 | 6S | M14x1,5 | 30 | 19 | 58 | 450 bar |
| 81M-S08-M16X1,5-1 | 1 | 8S | M16x1,5 | 30 | 19 | 58 | 450 bar |
| 81M-S10-M18X1,5-1 | 1 | 10S | M18x1,5 | 30 | 19 | 58 | 450 bar |
| 81M-S10-M18X1,5-2 | 2 | 10S | M18x1,5 | 34 | 22 | 65 | 450 bar |
| 81M-S10-M18X1,5-3 | 3 | 10S | M18x1,5 | 42 | 30 | 62 | 300 bar |
| 81M-S12-M20X1,5-2 | 2 | 12S | M20x1,5 | 34 | 22 | 65 | 315 bar |
| 81M-S12-M20X1,5-3 | 3 | 12S | M20x1,5 | 42 | 30 | 64 | 400 bar |
| 81M-S14-M22X1,5-3 | 3 | 14S | M22x1,5 | 42 | 30 | 66 | 400 bar |
| 81M-S14-M22X1,5-4 | 4 | 14S | M22x1,5 | 48 | 36 | 77 | 400 bar |
| 81M-S16-M24X1,5-3 | 3 | 16S | M24x1,5 | 42 | 30 | 66 | 400 bar |
| 81M-S16-M24X1,5-4 | 4 | 16S | M24x1,5 | 48 | 36 | 77 | 400 bar |
| 81M-S20-M30X2-3 | 3 | 20S | M30x2 | 42 | 30 | 66 | 300 bar |
| 81M-S20-M30X2-4 | 4 | 20S | M30x2 | 48 | 36 | 79 | 400 bar |
| 81M-S20-M30X2-5 | 5 | 20S | M30x2 | 55 | 41 | 81 | 300 bar |
| 81M-S25-M36X2-5 | 5 | 25S | M36x2 | 55 | 41 | 87 | 300 bar |
| 81M-S30-M42X2-5 | 5 | 30S | M42x2 | 55 | 41 | 89 | 300 bar |
| 81M-S30-M42X2-6 | 6 | 30S | M42x2 | 80 | 55 | 117 | 300 bar |
| 81M-S38-M52X2-6 | 6 | 38S | M52x2 | 80 | 55 | 119 | 300 bar |
Szybkozłączka skręcana typ 81M - seria ciężka
Dane techniczne:
Materiał: stal ocynkowana
Uszczelnienie: o-ringi NBR, pierścień teflonowy
Temperatura: olej hydrauliczny od -25°C do +100°C
| Symbol | Grupa | Ø Rury | D1 | D 4 | S 2 | L 2 | Ciśnienie |
| 81M-S06-M14X1,5-1 | 1 | 6S | M14x1,5 | 30 | 19 | 58 | 450 bar |
| 81M-S08-M16X1,5-1 | 1 | 8S | M16x1,5 | 30 | 19 | 58 | 450 bar |
| 81M-S10-M18X1,5-1 | 1 | 10S | M18x1,5 | 30 | 19 | 58 | 450 bar |
| 81M-S10-M18X1,5-2 | 2 | 10S | M18x1,5 | 34 | 22 | 65 | 450 bar |
| 81M-S10-M18X1,5-3 | 3 | 10S | M18x1,5 | 42 | 30 | 62 | 300 bar |
| 81M-S12-M20X1,5-2 | 2 | 12S | M20x1,5 | 34 | 22 | 65 | 315 bar |
| 81M-S12-M20X1,5-3 | 3 | 12S | M20x1,5 | 42 | 30 | 64 | 400 bar |
| 81M-S14-M22X1,5-3 | 3 | 14S | M22x1,5 | 42 | 30 | 66 | 400 bar |
| 81M-S14-M22X1,5-4 | 4 | 14S | M22x1,5 | 48 | 36 | 77 | 400 bar |
| 81M-S16-M24X1,5-3 | 3 | 16S | M24x1,5 | 42 | 30 | 66 | 400 bar |
| 81M-S16-M24X1,5-4 | 4 | 16S | M24x1,5 | 48 | 36 | 77 | 400 bar |
| 81M-S20-M30X2-3 | 3 | 20S | M30x2 | 42 | 30 | 66 | 300 bar |
| 81M-S20-M30X2-4 | 4 | 20S | M30x2 | 48 | 36 | 79 | 400 bar |
| 81M-S20-M30X2-5 | 5 | 20S | M30x2 | 55 | 41 | 81 | 300 bar |
| 81M-S25-M36X2-5 | 5 | 25S | M36x2 | 55 | 41 | 87 | 300 bar |
| 81M-S30-M42X2-5 | 5 | 30S | M42x2 | 55 | 41 | 89 | 300 bar |
| 81M-S30-M42X2-6 | 6 | 30S | M42x2 | 80 | 55 | 117 | 300 bar |
| 81M-S38-M52X2-6 | 6 | 38S | M52x2 | 80 | 55 | 119 | 300 bar |
Nota Prawna.
| NAZWA | Dostępność | |
|---|---|---|
|
Zaślepka wtyku szybkozłączki skręcanej gr.4
Symbol: ZSS-81M-G.4
|
|
