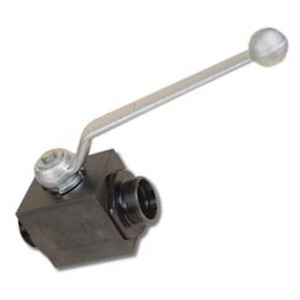

Zawór kulowy 10L, M16x1,5, DN8 500 bar

Symbol 4732-75
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
0.38kg
Gwint zewnętrzny - metryczny:
M16x1.5
Zawór kulowy 10L, M16x1,5, DN8 500 bar

4732 - Zawór kulowy dwudrogowy do hydrauliki silowej, gwinty zewnętrzne metryczne, seria L



Symbol ØD (MM) C E (mm) F (mm) H (mm) H1 (mm) H2 (mm) K (mm) L (mm) L1 (mm) L2 (mm) M (mm) R (mm)
4732-67 6 M12x1,5 7 9 32 13 32 22 67 26 37 108 76
4732-71 8 M14x1,5 7 9 32 13 32 22 67 26 37 108 76
4732-75 10 M16x1,5 11 9 40 17 40 27 74 32 42 108 100
4732-78 12 M18x1,5 11 9 40 17 40 27 74 32 42 108 100
4732-82 15 M22x1,5 12 9 40 17 40 30 82 35 47 108 112
4732-89 18 M26x1,5 12 12 45 19 45 32 82 38 47 175 166
4732-88 22 M30x2 14 14 57 24,5 57 41 101 48 60 200 187
4732-93 28 M36x2 14 14 64 28,5 64 50 108 57 65 200 187
4732-95 42 M52x2 16 14 64 28,5 64 55 114 57 65 200 187
4732-97 35 M45x2 16 14 64 28,5 64 50 111,9 57 65 200 187

4732 - Zawór kulowy dwudrogowy do hydrauliki silowej, gwinty zewnętrzne metryczne, seria L



Symbol ØD (MM) C E (mm) F (mm) H (mm) H1 (mm) H2 (mm) K (mm) L (mm) L1 (mm) L2 (mm) M (mm) R (mm)
4732-67 6 M12x1,5 7 9 32 13 32 22 67 26 37 108 76
4732-71 8 M14x1,5 7 9 32 13 32 22 67 26 37 108 76
4732-75 10 M16x1,5 11 9 40 17 40 27 74 32 42 108 100
4732-78 12 M18x1,5 11 9 40 17 40 27 74 32 42 108 100
4732-82 15 M22x1,5 12 9 40 17 40 30 82 35 47 108 112
4732-89 18 M26x1,5 12 12 45 19 45 32 82 38 47 175 166
4732-88 22 M30x2 14 14 57 24,5 57 41 101 48 60 200 187
4732-93 28 M36x2 14 14 64 28,5 64 50 108 57 65 200 187
4732-95 42 M52x2 16 14 64 28,5 64 55 114 57 65 200 187
4732-97 35 M45x2 16 14 64 28,5 64 50 111,9 57 65 200 187
