Kategorie: Hydraulika siłowa \ Zawory kulowe i zwrotne \ Zawory kulowe \ 4733 - gwinty metryczne

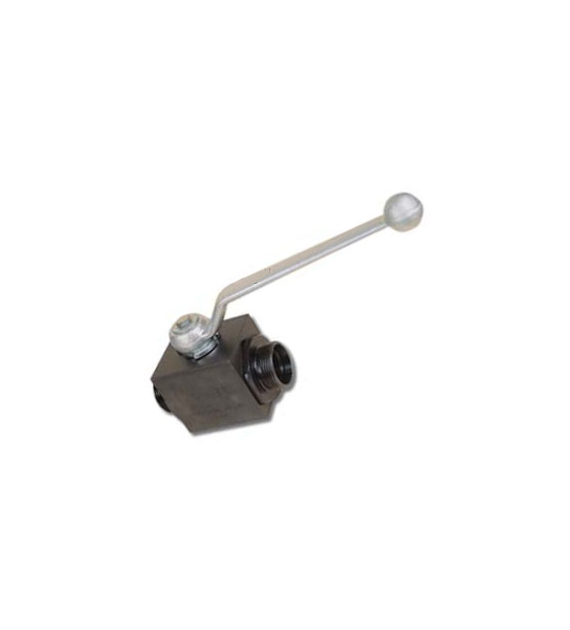

Zawór kulowy 16S, M24x1,5, DN13, 800 bar

Symbol 4733-83-800
Stan / termin realizacji:
Jednostka podstawowa
szt.
Waga
1.58kg
Gwint zewnętrzny - metryczny:
M24x1.5
Zawór kulowy 16S, M24x1,5, DN13, 800 bar

4733 - Zawór kulowy dwudrogowy do hydrauliki silowej, gwinty zewnętrzne metryczne, seria S



Symbol ØD (MM) C E
(mm)		 F
(mm)		 H
(mm)		 H1 (mm) H2 (mm) K
(mm)		 L
(mm)		 L1 (mm) L2 (mm) M (mm)
4733-75 8 M16x1,5 7 9 32 13 32 22 73 26 37 108
4733-78 10 M18x1,5 7,5 9 32 13 32 22 73 26 37 108
4733-80 12 M20x1,5 12 9 40 17 40 27 76 32 42 108
4733-82 14 M22x1,5 14 9 40 17 40 27 80 32 42 108
4733-83 16 M24x1,5 14 9 40 17 40 30 86 35 47 108
4733-88 20 M30x2 16 12 45 19 45 32 90 38 47 175
4733-93 25 M36x2 18 14 27 24,5 57 41 109 48 60 200
4733-95 38 M52x2 22 14 64 28,5 64 55 124 57 65 200
4733-96 30 M42x2 20 14 64 28,5 64 50 120 57 65 200

4733 - Zawór kulowy dwudrogowy do hydrauliki silowej, gwinty zewnętrzne metryczne, seria S



Symbol ØD (MM) C E
(mm)		 F
(mm)		 H
(mm)		 H1 (mm) H2 (mm) K
(mm)		 L
(mm)		 L1 (mm) L2 (mm) M (mm)
4733-75 8 M16x1,5 7 9 32 13 32 22 73 26 37 108
4733-78 10 M18x1,5 7,5 9 32 13 32 22 73 26 37 108
4733-80 12 M20x1,5 12 9 40 17 40 27 76 32 42 108
4733-82 14 M22x1,5 14 9 40 17 40 27 80 32 42 108
4733-83 16 M24x1,5 14 9 40 17 40 30 86 35 47 108
4733-88 20 M30x2 16 12 45 19 45 32 90 38 47 175
4733-93 25 M36x2 18 14 27 24,5 57 41 109 48 60 200
4733-95 38 M52x2 22 14 64 28,5 64 55 124 57 65 200
4733-96 30 M42x2 20 14 64 28,5 64 50 120 57 65 200
