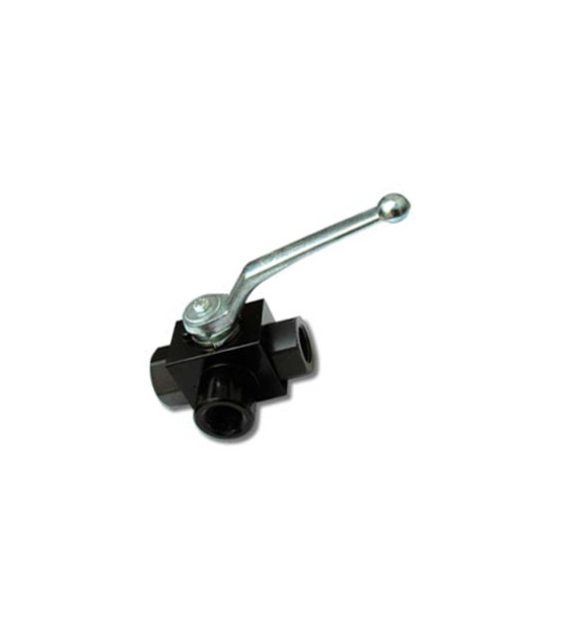

Zawór kulowy 3-drogowy GW-1/4, DN6, przepływ T

Symbol 4761-13
Stan / termin realizacji:
Jednostka podstawowa
szt.
Gwint wewnętrzny - calowy:

4761 - Zawór kulowy trójdrogowy do hydrauliki silowej, gwinty wewnętrzne BSPP, owiercenie T



Symbol C
(mm)

(mm)

(mm)
H1 (mm) H2 (mm)
(mm)

(mm)
L1 (mm) L2 (mm) L3 (mm)
(mm)
4761-10 G1/8 10 9 64 13 32 22 69 34,5 37 26 108
4761-13 G1/4 14 9 64 13 32 22 69 34,5 37 26 108
4761-17 G3/8 14 9 71,5 17 40 27 72 36 42 32 108
4761-21 G1/2 15 9 71,5 17 40 30 84 41,5 47 35 108
4761-27 G3/4 18 14 81,4 24,5 57 41 95 47,5 60 49 200
4761-34 G1 20,5 14 88,4 28,5 64 50 113 56,5 65 58 200
4761-42 G1 1/4 22 14 88,4 29,5 65 50 120 60 65 60 200
4761-49 G1 1/2 24 14 88,4 29,5 65 60 135 60,25 65 67,5 200

4761 - Zawór kulowy trójdrogowy do hydrauliki silowej, gwinty wewnętrzne BSPP, owiercenie T



Symbol C
(mm)

(mm)

(mm)
H1 (mm) H2 (mm)
(mm)

(mm)
L1 (mm) L2 (mm) L3 (mm)
(mm)
4761-10 G1/8 10 9 64 13 32 22 69 34,5 37 26 108
4761-13 G1/4 14 9 64 13 32 22 69 34,5 37 26 108
4761-17 G3/8 14 9 71,5 17 40 27 72 36 42 32 108
4761-21 G1/2 15 9 71,5 17 40 30 84 41,5 47 35 108
4761-27 G3/4 18 14 81,4 24,5 57 41 95 47,5 60 49 200
4761-34 G1 20,5 14 88,4 28,5 64 50 113 56,5 65 58 200
4761-42 G1 1/4 22 14 88,4 29,5 65 50 120 60 65 60 200
4761-49 G1 1/2 24 14 88,4 29,5 65 60 135 60,25 65 67,5 200
