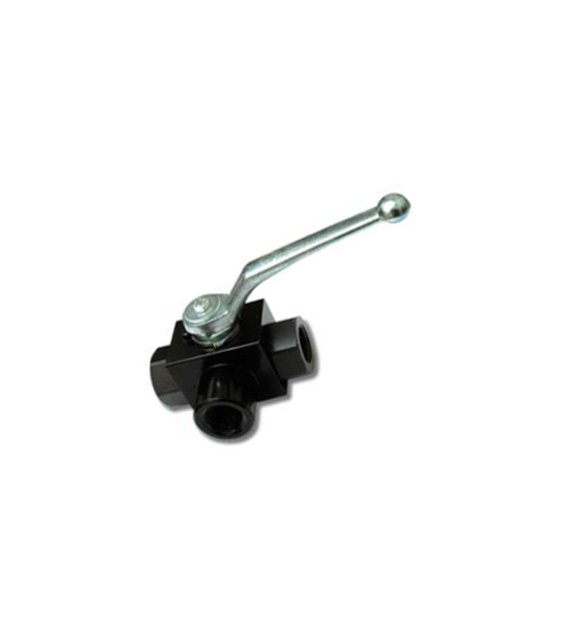

4761 - Zawór kulowy trójdrogowy do hydrauliki silowej, gwinty wewnętrzne BSPP, owiercenie T
| Symbol | C | E (mm) |
F (mm) |
H (mm) |
H1 (mm) | H2 (mm) | K (mm) |
L (mm) |
L1 (mm) | L2 (mm) | L3 (mm) | M (mm) |
| 4761-10 | G1/8 | 10 | 9 | 64 | 13 | 32 | 22 | 69 | 34,5 | 37 | 26 | 108 |
| 4761-13 | G1/4 | 14 | 9 | 64 | 13 | 32 | 22 | 69 | 34,5 | 37 | 26 | 108 |
| 4761-17 | G3/8 | 14 | 9 | 71,5 | 17 | 40 | 27 | 72 | 36 | 42 | 32 | 108 |
| 4761-21 | G1/2 | 15 | 9 | 71,5 | 17 | 40 | 30 | 84 | 41,5 | 47 | 35 | 108 |
| 4761-27 | G3/4 | 18 | 14 | 81,4 | 24,5 | 57 | 41 | 95 | 47,5 | 60 | 49 | 200 |
| 4761-34 | G1 | 20,5 | 14 | 88,4 | 28,5 | 64 | 50 | 113 | 56,5 | 65 | 58 | 200 |
| 4761-42 | G1 1/4 | 22 | 14 | 88,4 | 29,5 | 65 | 50 | 120 | 60 | 65 | 60 | 200 |
| 4761-49 | G1 1/2 | 24 | 14 | 88,4 | 29,5 | 65 | 60 | 135 | 60,25 | 65 | 67,5 | 200 |
4761 - Zawór kulowy trójdrogowy do hydrauliki silowej, gwinty wewnętrzne BSPP, owiercenie T
| Symbol | C | E (mm) |
F (mm) |
H (mm) |
H1 (mm) | H2 (mm) | K (mm) |
L (mm) |
L1 (mm) | L2 (mm) | L3 (mm) | M (mm) |
| 4761-10 | G1/8 | 10 | 9 | 64 | 13 | 32 | 22 | 69 | 34,5 | 37 | 26 | 108 |
| 4761-13 | G1/4 | 14 | 9 | 64 | 13 | 32 | 22 | 69 | 34,5 | 37 | 26 | 108 |
| 4761-17 | G3/8 | 14 | 9 | 71,5 | 17 | 40 | 27 | 72 | 36 | 42 | 32 | 108 |
| 4761-21 | G1/2 | 15 | 9 | 71,5 | 17 | 40 | 30 | 84 | 41,5 | 47 | 35 | 108 |
| 4761-27 | G3/4 | 18 | 14 | 81,4 | 24,5 | 57 | 41 | 95 | 47,5 | 60 | 49 | 200 |
| 4761-34 | G1 | 20,5 | 14 | 88,4 | 28,5 | 64 | 50 | 113 | 56,5 | 65 | 58 | 200 |
| 4761-42 | G1 1/4 | 22 | 14 | 88,4 | 29,5 | 65 | 50 | 120 | 60 | 65 | 60 | 200 |
| 4761-49 | G1 1/2 | 24 | 14 | 88,4 | 29,5 | 65 | 60 | 135 | 60,25 | 65 | 67,5 | 200 |
