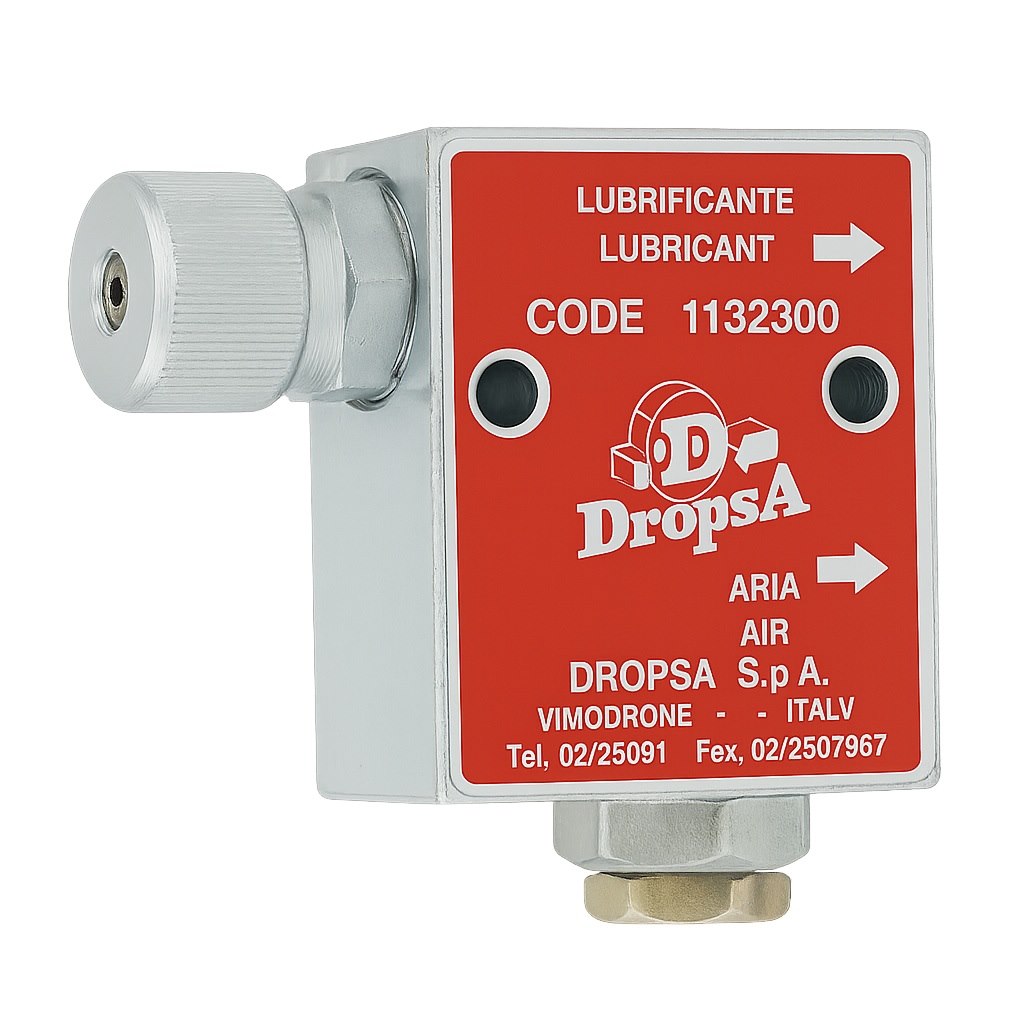

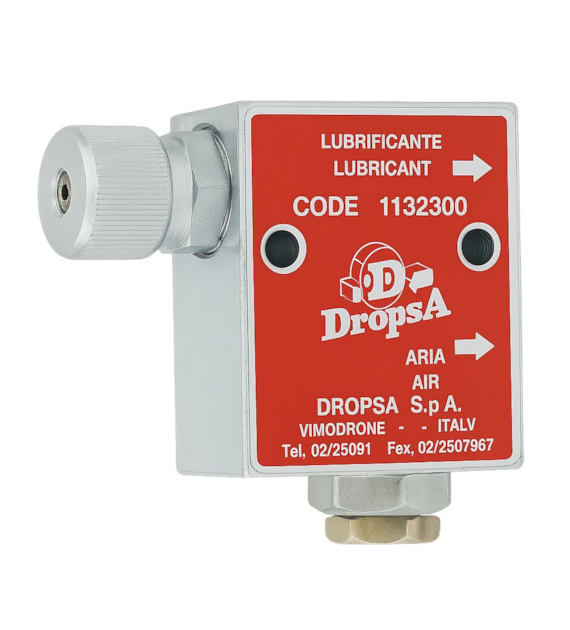

Zawór natryskowy przeznaczony jest do podawania smaru lub oleju za pomocą strumienia powietrza bezpośrednio na punkt smarowania.
Typowe zastosowania to smarowanie otwartych przekładni zębatych, prowadnic liniowych, zębatek i innych elementów wymagających precyzyjnego i rozproszonego nanoszenia środka smarnego.

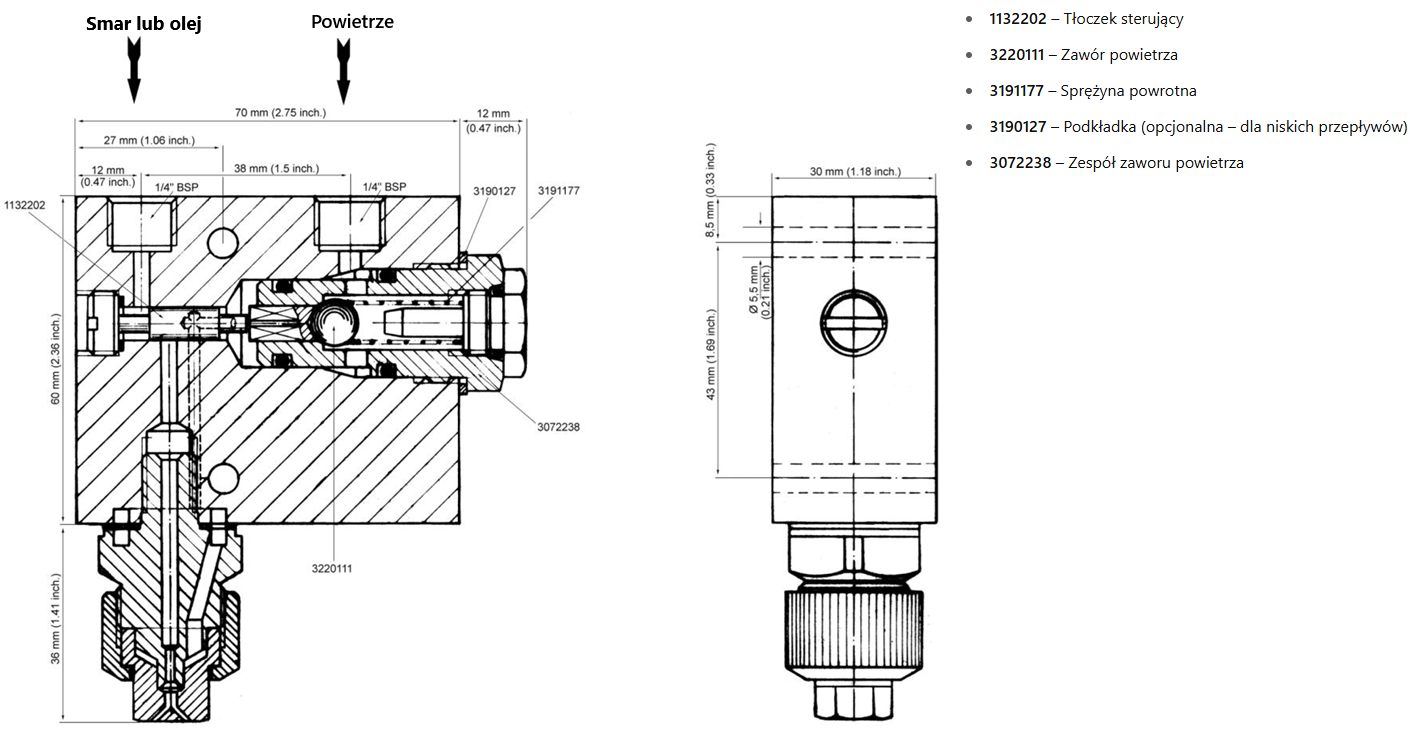

Podczas podania środka smarnego do portu wlotowego, tłoczek sterujący (p/n 1132202) przemieszcza się, otwierając przepływ smaru do dyszy natryskowej.
Ruch tłoczka uruchamia również zawór powietrza (p/n 3220111), umożliwiając podanie powietrza do dyszy.
Po zakończeniu podawania smaru, sprężyna powrotna (p/n 3191177) przywraca tłoczek i zawór powietrza do pozycji początkowej, zamykając przepływ powietrza.
Zawór natryskowy nie nadaje się do bardzo małych przepływów smaru – w takich przypadkach środek smarny może wypływać bez aktywacji natrysku powietrznego.
Aby zapewnić poprawną pracę przy niskim przepływie, należy usunąć podkładkę (p/n 3190127) z zespołu 3072238 – pozwoli to na wcześniejsze otwarcie zaworu powietrza względem smaru.
Po zakończeniu cyklu smarowania, należy upewnić się, że ciśnienie w porcie smaru zostanie odciążone, aby umożliwić sprężynie powrót tłoczka do pozycji wyjściowej.
Otwarte przekładnie zębate
Zębatki, prowadnice liniowe
Maszyny przemysłowe i mobilne
Smarowanie w trudnych warunkach środowiskowych
