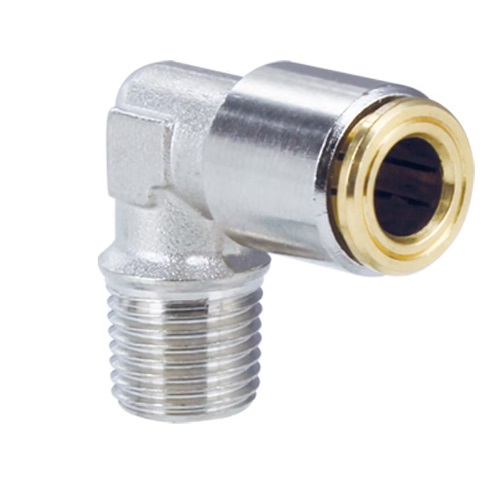

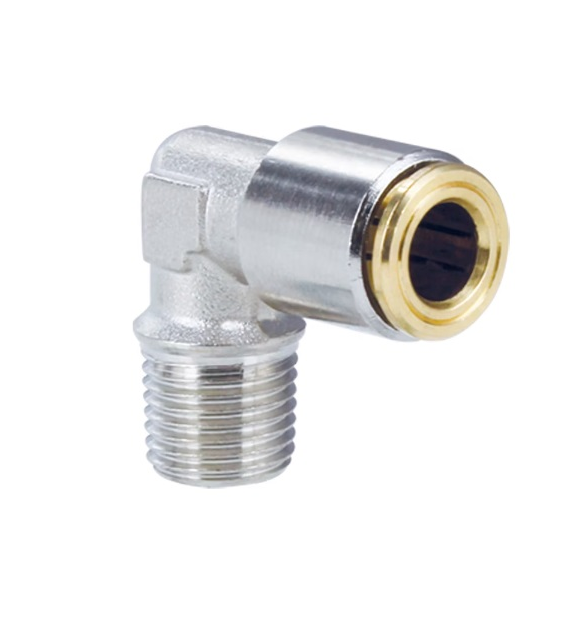

Złączka wtykowa 0309 do układów centralnego smarowania
| Medium | Sprężone powietrze, smary, ciecze (wymagana konsultacja z dz. technicznym) |
| Ciśnienie pracy | 80 bar max. |
| Podciśnienie | 755 mm Hg (99% podciśnienia) |
| Temperatura pracy | -20ºC do +80ºC |
| Materiały |
korpus: mosiądz niklowany |

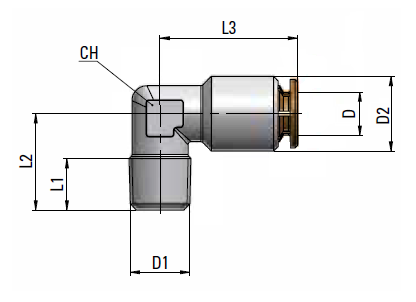

| Symbol | D2 | D1 | D | CH | L1 | L2 | L3 |
| 0309 04 52 | 4 | M6 x 1 keg / tap | 9 | 10 | 8 | 17 | 20 |
| 0309 04 56 | 4 | M8 x 1 keg / tap | 9 | 10 | 8 | 17 | 20 |
| 0309 04 60 | 4 | M10 x 1 keg / tap | 9 | 10 | 8 | 18 | 20 |
| 0309 04 10 | 4 | R 1/8 BSP keg / tap | 9 | 10 | 7,5 | 15,5 | 20 |
| 0309 04 11 | 4 | 1/8 NPT | 9 | 10 | 8 | 17 | 20 |
| 0309 04 12 | 4 | 1/4 - 28 UNF | 9 | 10 | 8 | 17 | 20 |
| 0309 06 52 | 6 | M6 x 1 keg / tap | 12 | 10 | 7,5 | 17 | 21 |
| 0309 06 56 | 6 | M8 x 1 keg / tap | 12 | 10 | 8 | 17 | 21 |
| 0309 06 60 | 6 | M10 x 1 keg / tap | 12 | 10 | 8 | 18 | 21 |
| 0309 06 10 | 6 | R 1/8 BSP keg / tap | 12 | 10 | 8 | 15,5 | 21 |
| 0309 06 11 | 6 | 1/8 NPT | 12 | 10 | 8 | 16 | 21 |
| 0309 06 12 | 6 | 1/4 - 28 UNF | 12 | 10 | 7 | 15 | 21 |
| 0309 08 60 | 8 | M10 x 1 keg / tap | 14 | 12 | 8 | 19 | 23,5 |
| 0309 08 10 | 8 | R 1/8 BSP keg / tap | 14 | 12 | 7,5 | 19 | 23,5 |
| 0309 08 13 | 8 | R 1/4 BSP keg / tap | 14 | 12 | 11 | 20 | 23,5 |
| 0309 56 12 | 1/4" | 1/4 - 28 UNF | 12 | 10 | 6 | 21 | |
| 0309 56 11 | 1/4" | 1/8" NPT | 12 | 10 | 8 | 16 |
