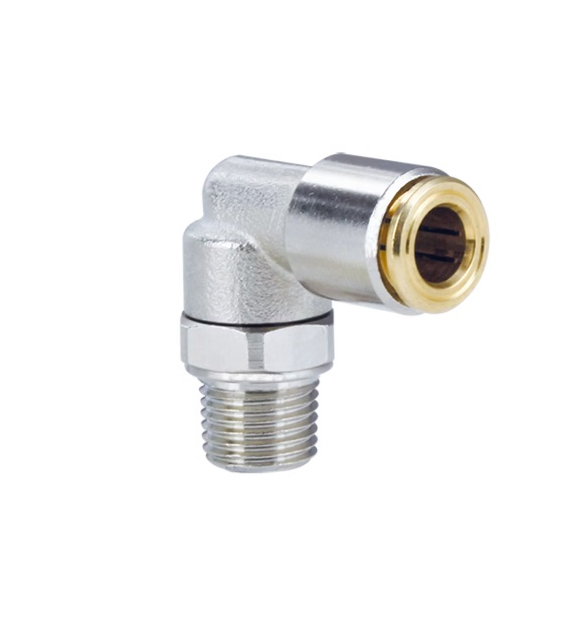

Złączka wtykowa obrotowa 0369 do układów centralnego smarowania
Medium | Sprężone powietrze, smary, ciecze (wymagana konsultacja z dz. technicznym) |
Ciśnienie pracy | 80 bar max. |
Podciśnienie | 755 mm Hg (99% podciśnienia) |
Temperatura pracy | -20ºC do +80ºC |
Materiały | korpus: mosiądz niklowany |

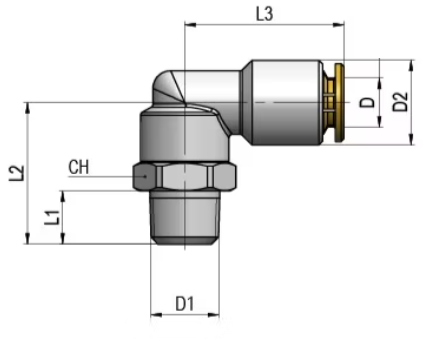

Symbol | D2 | D1 | D | CH | L1 | L2 | L3 |
0369 04 52 | 4 | M6 x 1 keg / tap | 9 | 13 | 8 | 20,5 | 20 |
0369 04 56 | 4 | M8 x 1 keg / tap | 9 | 13 | 8 | 20,5 | 20 |
0369 04 60 | 4 | M10 x 1 keg / tap | 9 | 13 | 8 | 20,5 | 20 |
0369 04 10 | 4 | R 1/8 BSP keg / tap | 9 | 13 | 7,5 | 20 | 20 |
0369 04 11 | 4 | 1/8 NPT | 9 | 13 | 8,5 | 21,5 | |
0369 04 12 | 4 | 1/4 - 28 UNF | 9 | 13 | 7 | 21 | |
0369 06 52 | 6 | M6 x 1 keg / tap | 12 | 13 | 8 | 20,5 | 21,5 |
0369 06 56 | 6 | M8 x 1 keg / tap | 12 | 13 | 8 | 20,5 | 21,5 |
0369 06 60 | 6 | M10 x 1 keg / tap | 12 | 13 | 8 | 21,5 | 21,5 |
0369 06 10 | 6 | R 1/8 BSP keg / tap | 12 | 13 | 7,5 | 20,5 | 21,5 |
0369 06 11 | 6 | 1/8 NPT | 13 | 13 | 8,5 | 21,5 | |
0369 06 12 | 6 | 1/4 - 28 UNF | 13 | 13 | 7 | 21 | |
0369 08 60 | 8 | M10 x 1 keg / tap | 14 | 13 | 8 | 22 | 23 |
0369 08 10 | 8 | R 1/8 BSP keg / tap | 14 | 13 | 7,5 | 20,5 | 23 |
0369 08 13 | 8 | R 1/4 BSP keg / tap | 14 | 13 | 11 | 24 | 23 |
0369 56 12 | 1/4" | 1/4 - 28 UNF | 12 | 13 | 6 | 18 | 22,5 |
0369 56 11 | 1/4" | 1/8 NPT | 12 | 13 | 8,5 | 21 | 22,5 |
